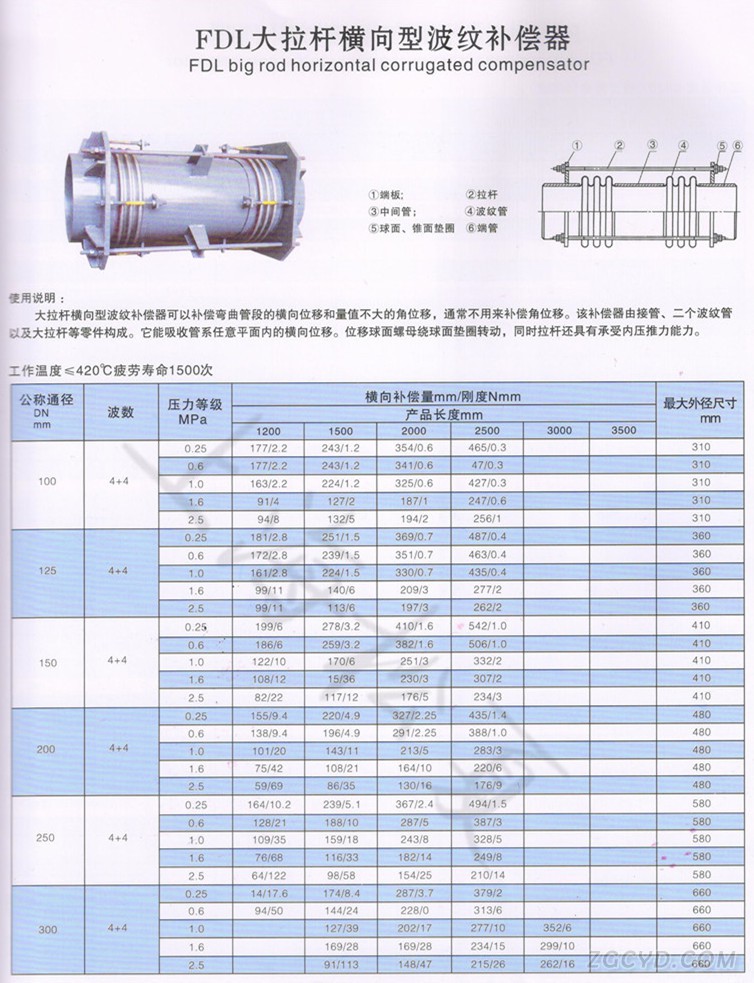

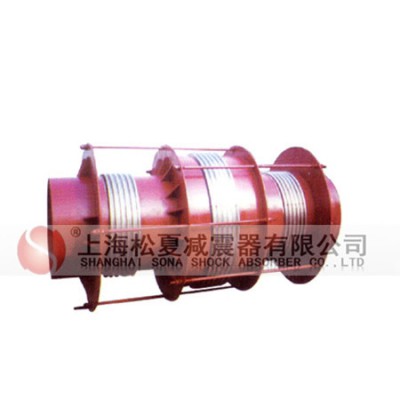

大拉杆横向波纹补偿器 FDL大拉杆波纹补偿器

　　中文名：大拉杆补偿器 压力级别：0.1Mpa-2.5Mpa

　　功 能：补偿弯曲管道的横向位移和角位移 连接方式：1、法兰连接 2、接管连接

　　型 号：DN100-DN5000 公式计算：Fy=Ky·Y

　　用途：

　　可以补偿弯曲管道的横向位移和角位移。

　　大拉杆横向型补偿器采用一次液压成型和机械成型技术，并辅助以计算机优化设计、制造，具有尺寸准确、表

面整洁无创伤、产品结构紧凑、补偿量大、无泄漏、耐腐蚀、寿命长，便于安装、产品质量可靠等优点。同时也可根据

用户工作环境、条件以及疲劳破坏次数，为用户研制其它类型和用途的波纹补偿器。该产品广泛应用于钢铁、石油、化

工、冶金、电力、给排水、建筑等行业。

　　产品说明：

　　型号：DN100-DN5000，压力级别0.1Mpa-2.5Mpa 。

　　连接方式：1、法兰连接 2、接管连接产品横向补偿量：根据用户要求

　　使用说明：

　　大拉杆横向波纹补偿器对支座作用力的计算：

　　横向弹力： Fy=Ky·Y 　弯矩：M=Fy·L

　　式 中： Ky-横向刚度 N/mm 　Y-横向实际位移(变形量)mm

　　L-管架到补偿器中点的距离　 m。

　　安装工作：

　　1、补偿器到货后，需对以下内容进行开箱检查：文档资料：需检查补偿器标牌、合格证上所列型号、规格及技

术参数是否一致，其它所需的附属技术文件是否齐全。外观检查：补偿器无明显的划伤或尖压痕;补偿器内部(波谷)应无

异物;连接端口应完好，如法兰联接密封面应无贯穿伤痕，涂层无起皮、龟裂、剥落，大拉杆、运输拉杆及紧固件应完

整。
