T型过滤器是除去液体中少量固体颗粒的小型设备，可保护设备的正常工作，当流体进入置有一定规格滤网的滤筒后，其杂质被阻挡，而清洁的滤液则由过滤器出口排出，当需要清洗时，只要将可拆卸的滤筒取出，处理后重新装入即可，因此，使用维护极为方便。
执行标准
设计规范：HGJ502
试验与检验：ASME B16.104
法兰连接：JB/T79、GB9112～9131、HG20592、SH3406、ANSI B16.5
产品标识：GB/T 12220
供货规范：JB/T 7928
技术参数
|
T型过滤器主要性能规范 |
|||
|
公称压力（Mpa） |
实验压力 |
工作温度（℃） |
过滤精度 |
|
强度（水）（Mpa） |
|||
|
1.6 |
2.4 |
350 |
10-480目（一般通水网为18-30目/cm2，通气网为40-100目/cm2，通油网为100-480目/cm2。） |
|
2.5 |
3.75 |
||
|
4.0 |
6.0 |
||
主要零件材质
|
T型过滤器主要零件材质 |
|||
|
零件名称 |
材质 |
||
|
阀体 |
WCB |
CF8 |
CF3 |
|
滤网 |
不锈钢 |
||
|
垫片 |
石墨 |
PTFE |
|
|
公称通径 |
SRT14(直通型) |
SRT34(直角型) |
||||
|
L1 |
L2 |
堵塞 |
L1 |
L2 |
堵塞 |
|
|
50 |
230 |
115 |
M14×1.5 |
230 |
115 |
M14×1.5 |
|
65 |
260 |
130 |
M14×1.5 |
260 |
130 |
M14×1.5 |
|
80 |
280 |
140 |
M14×1.5 |
280 |
140 |
M14×1.5 |
|
100 |
350 |
175 |
M14×1.5 |
350 |
175 |
M14×1.5 |
|
150 |
450 |
225 |
M20×1.5 |
450 |
225 |
M20×1.5 |
|
200 |
500 |
250 |
M20×1.5 |
500 |
250 |
M20×1.5 |
|
250 |
590 |
295 |
M20×1.5 |
590 |
295 |
M20×1.5 |
|
300 |
680 |
340 |
M20×1.5 |
680 |
340 |
M20×1.5 |
|
350 |
790 |
395 |
M22×1.5 |
790 |
395 |
M22×1.5 |
|
400 |
850 |
425 |
M22×1.5 |
850 |
425 |
M22×1.5 |
|
500 |
1000 |
500 |
M22×1.5 |
1000 |
500 |
M22×1.5 |
|
600 |
1200 |
600 |
M22×1.5 |
1200 |
600 |
M22×1.5 |

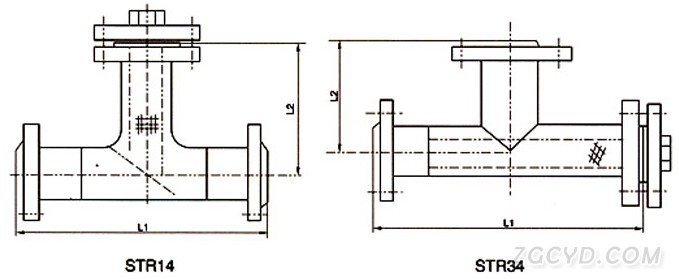

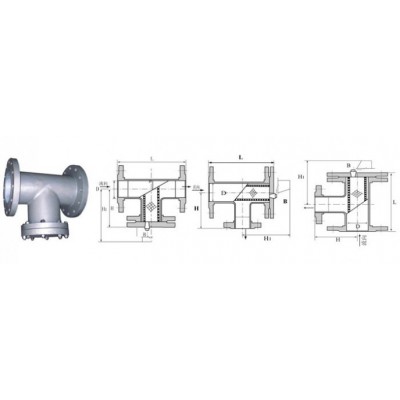

结构图片
