一、产品概述：

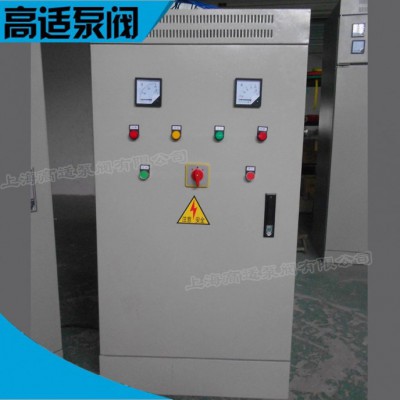

星三角启动控制柜是上海高适泵阀有限公司充分吸收国内外水泵控制的先进经验，经过多年生产和应用，不断完善优化后，精心设计制作而成。
产品具有过载、短路、缺相保护以及泵体漏水，电机超温及漏电等多种保护功能及齐全的状态显示，并具备单泵及多泵控制工作模式，多种主备泵切换方式及各类起动方式。可广泛适用于工农业生产及各类建筑的给水、排水、消防、喷淋管网增压以及暖通空调冷热水循环等多种场合的自动控制。质量优良，外形美观耐用，安装操作方便，是各类水泵安全可靠的伴侣。
二、产品特点：
1、星三角启动控制柜具有过载、短路、缺相保护以及泵体漏水，电机超温及漏电等多种保护功能及齐全的状态显示，并具备单泵及多泵控制工作模式，多种主备泵切换方式及各类起动方式。 1、具备过流、过压、欠压、缺相保护及事故报警功能
三、星三角启动控制柜功能原理：
五、星三角启动控制柜用途广泛：
XBX型星三角启动控制柜可广泛适用于工农业生产及各类建筑的给水、排水、消防、喷淋管网增压以及暖通空调冷热水循环等多种场合的自动控制，控制电机功率范围15～90KW。 五、星三角启动控制柜安装环境：
“星三角”降压起动控制柜主要用于交流50Hz或60Hz， 额定工作电压至380V，在AC-3使用类别，额定工作电流至95A的电路中，作为电动机的起动之用，起动器设有空气延时头，可自动进行“星三角”转换，以降低电动机起动电流。
价格说明：
二、产品特点：
1、星三角启动控制柜具有过载、短路、缺相保护以及泵体漏水，电机超温及漏电等多种保护功能及齐全的状态显示，并具备单泵及多泵控制工作模式，多种主备泵切换方式及各类起动方式。 1、具备过流、过压、欠压、缺相保护及事故报警功能
2、品质卓越：精心国际、国内名牌电器元件及优质标准柜体，精心设计，精工制作。
3、功能多样：从一控一至一控五，主、备泵任意选择组合，多种起动方式，各类控制形式。故障自动切换。还可为您专门设计。
4、控制方式：(1)、液位控制：以液位的变化为控制目标;(2)、压力控制：以压力变化为控制目标; 5、切换方式：(1)、手动切换; (2)、自动交替切换; (3)、定时自动切换。
6、启动方式：星-三角降压启动：启动时电机定子绕组接为“Y"形以减少每相绕组所承受的电压和电流，运行时电机定子绕组还原为“△”形。 7、起动性能：
(1)、起动电机时是为Y接法，这时电动机锭子绕组所受的电压在起动已降低到额定电压的57.7%,此时的起动电流只是电动机额定电流的1/3。起动后转速增至额定转速80%时，转换成“△”形接法运行，转换时间由时间继电器进行整定。
(2)、本产品为间断长期工作制，也可反复短时工作，在反复短时工作，可频繁操作每小时不大于30次。二次连续起动时 间间隔不小于2分钟。
三、星三角启动控制柜功能原理：
1、控制模式(1)一用一备：控制1#、2#两台水泵，自动时，可工作于“1#主2#备”，或“2#主1#备”，两种状态，当主用泵发生故障时，备用泵将自动投入工作，“手动”超动时用面板操作钮控制。如用户要求增加“两用”模式(即两台泵同时用)，请订货时详细说明;(2)二用一备：控制1#、2#、3#三台水泵，可工作“1#、2#主3#备”或“2#、3#主1#备”或“1#、3#主2#备”三种状态。当主泵发生故障时，备用泵将自动投入工作。“手动”起动时用操作钮控制。若关掉一台主泵，即变为“一用一备”如果用户要求增加“三用”工作模式(三台泵可同时用)请订货时详细说明;(3)三用一备：控制1#、2#、3#、4#四台水泵，可工作于“1#、2#、3#主4#备”或“2#、3#、4#主1#备”或“1#、2#、4#主3#备”或“1#、3#、4#主2#备”四种状态，当主泵发生故障时，备用泵将自动投入工作。“手动”起动时，用面板操作按钮控制，若是关掉一台主泵，即变为“两用一备”，若关掉两台主泵，即变为“一用一备”。如果用户要求增加“四用”工作模式(即四台泵同时使用)，请订货详细说明。二、控制方式(1)“Y”液位控制：该型控制柜配浮球开关或高性能电子式液位控制器，可根据液位的高低、自动控制水泵的启动和停止;(2)“P”压力控制：该型控制柜配备外接电接点压力表，压力控制器或压力无关，可根据管网压力的高低、自动控制水泵的启动和停止，同时适用于用浮球开关，限位开关及按钮遥控等各处方式进行控制，是一种“能通用接口”的电机控制柜应有范围极广;(3)“T”温度控制：该型控制柜外按温度传感器，可根据被输送介质的温度的高低。自动控制水泵的启动和停止。应用于恒温，交换机组系统等;()“S”时间控制：该型控制柜内配用时间控制器，可根据用户预先设定好时间顺序，自动控制水泵的启动和停止，运用于需定时控制的设备等;
四、星三角启动控制柜技术参数：
星三角启动控制柜
控制电机功率：15-90KW;
控制电压：380V;
控制水泵台数：1-5台。
星三角启动控制柜
控制电机功率：15-90KW;
控制电压：380V;
控制水泵台数：1-5台。
五、星三角启动控制柜用途广泛：
XBX型星三角启动控制柜可广泛适用于工农业生产及各类建筑的给水、排水、消防、喷淋管网增压以及暖通空调冷热水循环等多种场合的自动控制，控制电机功率范围15～90KW。 五、星三角启动控制柜安装环境：
“星三角”降压起动控制柜主要用于交流50Hz或60Hz， 额定工作电压至380V，在AC-3使用类别，额定工作电流至95A的电路中，作为电动机的起动之用，起动器设有空气延时头，可自动进行“星三角”转换，以降低电动机起动电流。
1. 环境温度范围：- 5 ℃ ～ + 40 ℃;
2. 空气湿度范围：5% ～ 90% RH ，无结露;
3. 海拔高度：1500米以下;
2. 空气湿度范围：5% ～ 90% RH ，无结露;
3. 海拔高度：1500米以下;
4. 安装面与水平面的倾斜不超过5°;
5. 安装处无显著摇动和冲击振动;
6. 安装处无大量油雾、灰尘或纤维粉尘;
7. 使用类别为AC-3;
8. 污染等级为3级;
9. 安装类型为Ⅲ类。
原理电路图：
5. 安装处无显著摇动和冲击振动;
6. 安装处无大量油雾、灰尘或纤维粉尘;
7. 使用类别为AC-3;
8. 污染等级为3级;
9. 安装类型为Ⅲ类。
原理电路图：
价格说明：
1、商品具体价格根据材质及口径尺寸而定，具体价格您可以咨询我们，以实时报价为准.
2、图上所展示的产品是我厂国标的产品类型，也可按照您的要求设计制作；
3、我们可以根据您提供的图纸定做生产；
4、产品包装按您的要求办理。
