产品详情：

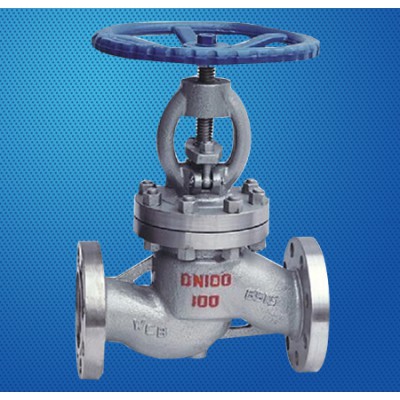

碳钢截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式(阀杆升降，手轮不升降)，也有升降旋转杆式主要用途法兰连接的截止阀适用于公称压力PN1.6～16MPA，工作温度-29～550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路。下面是温州市德邦阀门有限公司为您精选的国标截止阀系列碳钢法兰截止阀产品，J41H-16C，J41H-25C，J41H-40C，J41H-64C碳钢法兰截止阀拥有先进的阀座，德邦阀门聚多年截止阀制造经验而设计，确保阀门密封，磨擦系数低，操作力矩小、多种阀座材料、适应范围广。开关无误
产品信息
1.流线型，明杆带支架
2.中法兰螺栓连接
3.活套连接阀瓣
4.升降阀杆与手轮
5.支架与阀盖一体式
6.伞齿轮操作选配
7.标准法兰连接
碳钢截止阀产品规范
| 产品规范 |
设计规范 |
结构长度 |
连接法兰 |
试验与检验 |
压力-温度 |
产品标识 |
供货规范 |
| GB/T12235 |
GB/T12221 |
JB/T79 |
JB/T9092 |
GB/T9131 |
GB/T12220 |
JB/T7928 |
主要外形和连接尺寸
| 产品型号 |
公称通径DN |
PN1.6MPA |
WT（KG） |
| L |
D |
D1 |
D2 |
B |
Z-ФD |
H |
D0 |
J41 |
J941 |
| J41H-16C |
15 |
130 |
95 |
65 |
45 |
14 |
4-Ф14 |
218 |
120 |
4.8 |
5.2 |
| J41Y-16C |
20 |
150 |
105 |
75 |
55 |
14 |
4-Ф14 |
258 |
140 |
6.5 |
7.1 |
| J41B-16C |
25 |
160 |
115 |
85 |
65 |
14 |
4-Ф14 |
275 |
160 |
7.0 |
7.4 |
| J41W-16P |
32 |
180 |
135 |
100 |
78 |
15 |
4-Ф18 |
280 |
160 |
8.2 |
8.5 |
| J41Y-16P |
40 |
200 |
145 |
110 |
85 |
16 |
4-Ф18 |
330 |
200 |
11.0 |
12.5 |
| J41Y-16R |
50 |
230 |
160 |
125 |
100 |
16 |
4-Ф18 |
350 |
200 |
14.5 |
20 |
| J41Y-16I |
65 |
290 |
180 |
145 |
120 |
18 |
4-Ф18 |
380 |
240 |
21.5 |
25 |
| J941H-16C |
80 |
310 |
195 |
160 |
135 |
20 |
8-Ф18 |
400 |
240 |
27 |
35 |
| J941Y-16C |
100 |
350 |
215 |
180 |
155 |
20 |
8-Ф18 |
415 |
280 |
30 |
50 |
| J941B-16C |
125 |
400 |
245 |
210 |
185 |
22 |
8-Ф18 |
460 |
320 |
84 |
75 |
| J941W-16P |
150 |
480 |
280 |
240 |
210 |
24 |
8-Ф23 |
510 |
360 |
91 |
100 |
| J941Y-16P |
200 |
600 |
335 |
295 |
265 |
26 |
12-Ф23 |
710 |
360 |
148 |
210 |
| J941Y-16R |
250 |
730 |
405 |
355 |
320 |
30 |
12-Ф23 |
786 |
450 |
405 |
446 |
| J941Y-16I |
300 |
850 |
460 |
410 |
375 |
30 |
12-Ф23 |
925 |
500 |
610 |
648 |
|
