TPOW型蜗壳单级双吸中开泵

产品描述

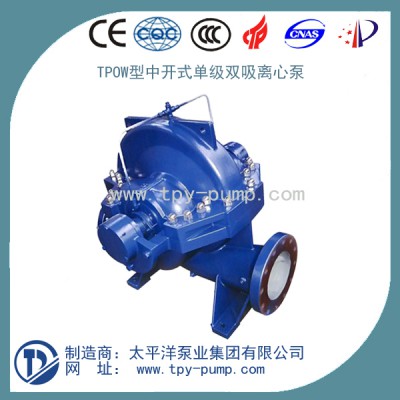

TPOW型中开蜗壳单级双吸离心泵|中开泵概述

TPOW系列泵为中开蜗壳式单级双吸离心泵。该系列是我公司根据市场需要，在引进国外先进技术基础上生产的。泵通过使用原型叶轮和改型叶轮及其切割，使用效率高、在型谱性能范围内，可提供恰当满足用户所需要的任意流量扬程工作点的水泵。产品执行GB/T5657-95《离心泵条件Ⅲ类》标准。主要适用于自来水厂、空调循环用水、建筑物供水、灌溉、排水泵站、电站、工业供水系统、消防系统、船舶工业采矿等输送液体的场合。

TPOW型中开蜗壳单级双吸离心泵|中开泵特点

1、内置式密封润滑结构：TPOW系列泵内置式密封润滑结构，密封循环水对泵密封系统的润滑、冲洗更为直接、有效。

2、外行美观：直线型的外观并在泵盖上附加强筋，内置式密封润滑结构使泵整体结构浑然一体，灵活的结构设计使泵更加精美大方。

3、高效率：采用CFD计算流体动力学，分析计算出泵内压力分布和速度分布关系、优化泵的流道设计，确保泵有高效的水力形线，提高了泵的效率。大部分泵体采用双流道设计，以减小径向力。泵体、泵盖、叶轮等过流部采用树脂砂板模造型，保证了外观及流道尺寸以及泵的水力效率。TPOW系列泵效率比一般双吸泵高3～5%。

4、平衡精度高：转子部件动平衡精度为G1.0级。

5、轴：轴短且刚性好，增加轴径，以延长轴承和机械密封的使用寿命。轴为全封结构，确保了不与介质接触，不锈蚀，使用寿命长。

6、双涡壳：高扬程泵采用双涡壳结构，减轻了径向力。

TPOW型中开蜗壳单级双吸离心泵|中开泵适用范围：

适用于自来水厂、灌溉、排水泵站、电站、空调循环用水、工业供水系统、消防系统、船舶工业、炼油系统、采矿等输送液体的场合。

TPOW型中开蜗壳单级双吸离心泵|中开泵技术参数

流量：60-11600（m3/h）

扬程：8-200（m）

转速：730-2900r/min

口径：Φ80-Φ800（mm）

电机功率：4-2500kW

电压：380V、660V、6kV、10kV

温度范围：≤105℃

工作压力：≤2.5MPa

TPOW型中开蜗壳单级双吸离心泵|中开泵型号意义：

TPOW 300 - 450（I）A

TPOW – 蜗壳式双吸离心泵 (太平洋泵业制造)

300 – 排出口直径 (mm)

450 – 叶轮名义直径　(mm)

I – 流量分类

A – 叶轮经第一次切割
性能参数

TPOW型中开蜗壳单级双吸离心泵|中开泵型号及参数：

序号	型号		流量 m3/h	扬程 m	功率 KW	转速 r/min
序号	型号		流量 m3/h	扬程 m	功率 KW	转速 r/min
1	TPOW80-220(I)		83	13.8	5.5	1450
2		A	76	11.8	4
3		B	72	9.8	3
4		C	65	8.2	3
5			164	55	37	2900
6		A	151	47.5	30
7		B	140	39	30
8		C	130	33.5	22
9	TPOW80-220		65	12.8	4	1450
10		A	64	10.8	3
11		B	61	9	3
12		C	58	7.6	2.2
13			134	51	30	2900
14		A	125	43.5	30
15		B	113	36	22
16		C	106	30	18.5
17	TPOW80-280(I)		104	22.5	11	1450
18		A	97	19	11
19		B	89	16	7.5
20		C	80	13	5.5
21			200	90	75	2900
22		A	194	77	75
23		B	175	63.5	55
24		C	156	50	37
25	TPOW80-280		84	20.7	7.5	1450
26		A	77	18.1	7.5
27		B	72	15	5.5
28		C	67	12.5	4
29			171	82.5	75	2900
30		A	157	71.5	55
31		B	144	60	45
32		C	133	49	30
33	TPOW80-350(I)		113	38.8	22	1450
34		A	103	33	15
35		B	91	27.5	15
36		C	81	22.5	11
37	TPOW80-350		99	35.5	15	1450
38		A	90	30.8	15
39		B	79	25.5	11
40		C	69	20	7.5
41	TPOW100-260(I)		144	18.8	11	1450
42		A	133	15.8	11
43		B	123	13.5	7.5
44		C	116	11	7.5
45			288	75	90	2900
46		A	268	63	75	2900
47	TPOW100-260(I)	B	242	52	55	2900
48	TPOW100-260(I)	C	224	44.8	45	2900
49	TPOW100-260		122	17	11	1450
50		A	112	14.5	7.5
51		B	107	12.5	7.5
52		C	94	11	5.5
53			245	68	75	2900
54		A	223	58.5	55
55		B	205	51	45
56		C	189	43	37
57	TPOW100-300		160	44	90	2900
58		A	150	42	75
59		B	140	39	75
60		C	130	36	55
61	TPOW100-320(I)		185	31.2	22	1450
62		A	166	27	18.5
63		B	151	22.5	15
64		C	140	18.5	11
65			367	123	200	2900
66		A	335	106	132
67		B	310	90	110
68		C	240	74	90
69	TPOW100-320		140	29.5	18.5	1450
70		A	133	25.5	15
71		B	124	21.2	11
72		C	117	17	11
73			283	119	132	2900
74		A	259	103	110
75		B	240	84	90
76		C	220	69	75
77	TPOW100-400(I)		185	52	45	1450
78		A	167	44	30
79		B	155	38	30
80		C	135	30.3	18.5
81	TPOW100-400		162	52	37	1450
82		A	142	44	30
83		B	131	37.5	22
84		C	115	28.7	18.5
85	TPOW125-240(I)		274	14.8	15	1450
86		A	255	13.2	15
87		B	230	10.6	11
88		C	209	87	11
89			533	60	132	2900
90		A	490	52	110
91		B	454	43.5	75
92		C	415	34	75
93	TPOW125-240		250	15.1	15	1450
94		A	240	13.5	15
95		B	220	11.5	11
96		C	195	9.1	7.5
97			472	60.5	110	2900
98		A	440	53	90
99		B	395	42	75
100		C	370	37	75

备注：部分水泵型号，水泵出厂默认转向为顺时针（人站电机端看右进左出）

产品结构

TPOW型中开蜗壳单级双吸离心泵使用说明：

TPOW型中开蜗壳单级双吸离心泵首次开机时，有联轴器的泵可以拆下联接部分，点动电动机试验转向。或者不拆联轴器，在泵内有水时试验电动机转向。电动机与泵直联的，也必需保证泵内有水时才能试验转向。严禁在泵内无水时直接开机（泵）试验电动机转向。

开机前必须保持泵内充满引水。开机时完全打开进口阀，关闭出口阀，启动电动机，待电动机以正常转速运行后缓慢打开出门阀至所需的流量或压力。注意：不能让泵在出口阀未打开和泵所规定的小流量内长时间运行。泵运行时禁止用进口阀调节流量，必须保持进口阀最大的开度。

关机时先关闭出口阀，然后关闭电动机，安装了进口阀的在电动机停转后关闭以保证泵内存有引水(有单向阀可不关闭)。在北方防冻期(或环境温度低于液体的结冰温度)必须放尽泵内存水以防冻裂水泵。长期停用，需放尽泵内的水，必要时拆解水泵，清洗零部件作防锈处理，妥善保管。

TPOW型中开蜗壳单级双吸离心泵故障分析与排除方法：

故障	原因	消除方法
泵不吸水，真空表显示高度真空。	1、底阀没打开或已淤塞； 2、吸水管路阻力太大； 3、吸水高度太高。	1、校正或列换底阀； 2、清洗或更换吸水管路； 3、降低吸水高度。
泵不出水，压力表显示有压力。	1、出水管路阻力太大； 2、旋转方向不对； 3、叶轮堵塞； 4、转速不够。	1、检查或缩短出水管路； 2、纠正电动机旋转方向； 3、清洗叶轮； 4、提高转速。
泵不吸水，压力表及真空表指针剧烈跳动	1、注水不够多； 2、管路或仪表漏气。	1、再往泵内注水； 2、拧紧堵塞漏气处。
流量不足或扬程太低。	1、叶轮或进出水管路阻塞； 2、双吸密封环磨损过多或叶轮损坏； 3、转速低于规定值；	1、清洗叶轮或管路； 2、更换损坏的零件； 3、调正至额定转速；
泵内部声音反常，泵不上水。	1、吸水管阻力太大；或吸水高度过高； 2、吸水处有空气吸入； 3、所输送液体温度过高； 4、流量过大而发生汽蚀现象。	1、清理进水管及底阀；降低吸水高度； 2、检查底阀；降低吸水高度，堵塞漏气处； 3、调节液体温度； 4、调节出水闸阀，使之在规定范转内运转。
泵消耗的功率过大。	1、填料压得太紧； 2、叶轮与双吸密封环磨擦； 3、流量过大；	1、拧松填料压盖； 2、检查原因，消除机械摩擦； 3、调节出水闸阀，使之在规定范围内运转；
轴承过热	1、轴承内没有油； 2、泵轴与电机轴不在同一中心线上；	1、检查并清洗轴承体，加润滑油； 2、校正两轴的同轴度使在同一中心线上；
泵不正常振动。	1、泵发生汽蚀； 2、叶轮不平衡； 3、泵轴与电机轴不同心； 4、地脚夫螺栓松动。	1、调节出水闸阀，使之在规定范围内运转； 2、叶轮校正静平衡； 3、校正泵轴与电机轴的同轴度； 4、拧紧地脚螺栓。
