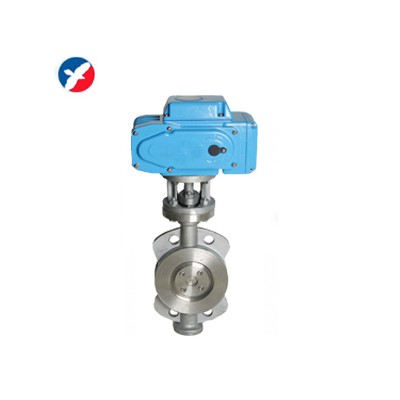

D973H电动三偏心对夹蝶阀
产品简介
D973H电动三偏心对夹蝶阀概述：
电动三偏心对夹蝶阀采用三维偏心结构，蝶板为软硬层叠式金属片，具有金属硬密封和弹性密封的双重优点。具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。被广泛用于介质温度≤425℃的冶金、电力、石油、化工等工业管道上，做调节流量和截断流体使用。
D973H电动三偏心对夹蝶阀技术参数和性能
| JW系列电动执行机构技术参数 | 阀 体 参 数 | ||
| 电源 | AC110、220、380V/DC24、220V | 公称通径 | DN50～400mm |
| 输出力矩 | 50N·M～2000N·M | 公称压力 | PN1.6、2.5MPa |
| 任选功能 | 开关型、触点型、开度信号、智能型 | 阀轴材质 | 碳素钢、304/316/316L不锈钢 |
| 动作范围 | 0～90°±5° | 阀体材质 | 碳素钢、合金钢、不锈钢 |
| 动作时间 | 15秒/30秒/60秒 | 阀板材质 | 碳素钢、合金钢、不锈钢 |
| 环境温度 | -30°～60° | 阀座密封 | 不锈钢 |
| 手动操作 | 附带手柄操作 | 结构形式 | 三维偏心 |
| 限 位 | 电气、机械二重限位 | 温度 | ≤425℃ |
| 防护等级 | IP-67(防爆外壳:Exd Ⅱ BT4 IP67可选) | 适用介质 | 水、空气、天然气、油品及弱腐蚀性流体 |
| 输入信号 | 0-10，1-5VDC/4-20mA(智能型) | 特点 | 零泄漏、使用寿命长、便于安装、耐高温高压 |
D973H电动三偏心对夹蝶阀外形尺寸
| 公称通径DN | A | B | C | D | E | 额定功率 | 额定电流 |
| 50 | 155 | 353 | 112 | 104 | 43 | 15W | 0.2A |
| 65 | 208 | 362 | 115 | 115 | 46 | 25W | 0.5A |
| 80 | 208 | 368 | 120 | 115 | 49 | 25W | 0.5A |
| 100 | 208 | 392 | 138 | 115 | 56 | 25W | 0.5A |
| 125 | 256 | 407 | 165 | 127 | 64 | 50W | 0.8A |
| 150 | 256 | 446 | 175 | 127 | 70 | 50W | 0.8A |
| 200 | 256 | 489 | 208 | 127 | 71 | 90W | 1.0A |
| 250 | 288 | 514 | 243 | 164 | 76 | 120W | 1.2A |
| 300 | 288 | 568 | 283 | 164 | 83 | 120W | 1.2A |
| 350 | 288 | 629 | 310 | 164 | 92 | 150W | 1.2A |
| 400 | 288 | 662 | 340 | 164 | 102 | 150W | 1.2A |
订货说明
1、电源电压：DC24V、DC220V、AC110V、AC220V、AC380V
2、介质类型、温度、压力
3、控制类型：开关型、无源触点型、阀位信号反馈型、智能调节型
4、智能调节型：输入信号4-20mA，1-5V，0-10V；输出信号:4-20mA，1-5V，0-10V

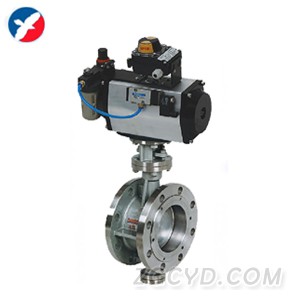

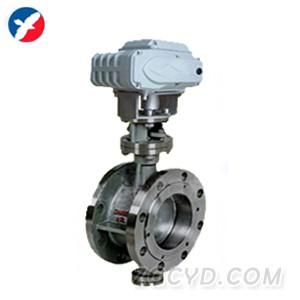

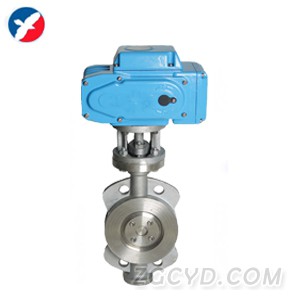

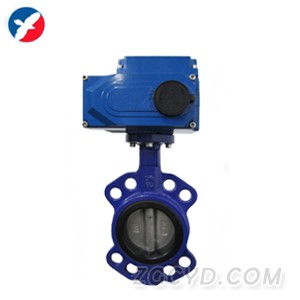

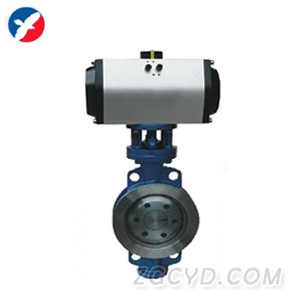

| D943H金属硬密封电动蝶阀 | D971X电动蝶阀 | D643H气动三偏心法兰蝶阀 | D673H气动三偏心对夹蝶阀 |
 |
 |
 |
 |
