产品简介

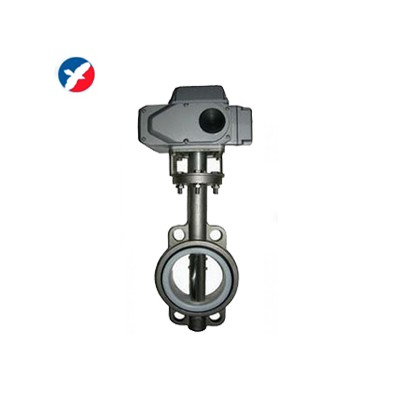

D971F-16P电动不锈钢蝶阀产品概述
D971F气动对夹式软密封蝶阀PN6～PN25可分为气动对夹软密封蝶阀和气动硬密封对夹蝶阀，阀体可选用不同材料的零件，配用不同材料的密封圈，既可作切断介质用，又可作调节介质的流量用。气动对夹蝶阀适用于给排水、污水、食品、供暖、燃气、船舶、水电、冶金、能源系统以及轻纺等行业，特别适用于双向密封和阀体易锈蚀场合，作调节流量和截流介质。
D971F-16P电动不锈钢蝶阀产品主要性能参数
D671F、D671X气动对夹式软密封蝶阀PN6～PN25主要性能参数| 公称通径DN(mm) | 50～1200 |
|---|---|
| 公称压力 | PN0.6、1.0、1.6、2.5MPa |
| 连接形式 | 对夹式 |
| 阀板形式 | 垂直板式 |
| 流量特性 | 近似快开型 |
| 动作范围 | 0～90° |
| 泄露量 | 按GB/T4213-92，为Kv值的10-4，软密封：零泄漏 |
| 基本误差 | 带定位器：小于全行程的±2%% |
| 回差 | 带定位器：小于全行程的±2% |
| 配置执行机构 | GT、AT、AW系列单双作用气动执行器 |
| 控制方式 | 开关型(开关两位控制)、调节型(4～20mA控制) |
D971F-16P电动不锈钢蝶阀主要性能规范
D671F、D671X气动对夹式软密封蝶阀PN6～PN25主要性能规范| 公称通径DN(mm) | DN50～1200 | ||||
|---|---|---|---|---|---|
| 公称压力 | PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 |
| 试验压力 | 强度试验 | 0.9 | 1.5 | 2.4 | 3.75 |
| 密封试验 | 0.66 | 1.1 | 1.76 | 2.75 | |
| 低压气密试验 | 0.5～0.7 | ||||
| 适用介质 | 水、油、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃) | ||||
D971F-16P电动不锈钢蝶阀主要连接尺寸
D671F、D671X气动对夹式软密封蝶阀PN6～PN25主要连接尺寸（mm)| 公称通经(DN) | 主要尺寸 | 法兰尺寸 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D673H/F | D671F/X | A | H1 | 1.0MPa | 1.6MPa | 2.5MPa | ||||||
| L | H | L | H | K | n-Фd | K | n-Фd | K | n-Фd | |||
| 50 | 43 | 112 | 43 | 63 | 180 | 315 | 125 | 4-18 | 125 | 4-18 | 125 | 4-18 |
| 65 | 46 | 115 | 46 | 70 | 180 | 330 | 145 | 4-18 | 145 | 4-18 | 145 | 8-18 |
| 80 | 46 | 120 | 46 | 83 | 245 | 390 | 160 | 4-18 | 160 | 8-18 | 160 | 8-18 |
| 100 | 52 | 138 | 52 | 105 | 240 | 431 | 180 | 8-18 | 180 | 8-18 | 190 | 8-22 |
| 125 | 56 | 164 | 56 | 115 | 240 | 455 | 210 | 8-18 | 210 | 8-18 | 220 | 8-26 |
| 150 | 56 | 175 | 56 | 137 | 350 | 626 | 240 | 8-22 | 240 | 8-22 | 250 | 8-26 |
| 200 | 60 | 200 | 60 | 164 | 350 | 720 | 295 | 8-22 | 295 | 12-22 | 310 | 12-26 |
| 250 | 68 | 243 | 68 | 206 | 550 | 800 | 350 | 12-22 | 355 | 12-26 | 370 | 12-30 |
| 300 | 78 | 250 | 78 | 230 | 600 | 860 | 400 | 12-22 | 410 | 12-26 | 430 | 16-30 |
| 350 | 78 | 280 | 78 | 248 | 600 | 883 | 460 | 16-22 | 470 | 12-26 | 490 | 16-33 |
| 400 | 102 | 305 | 102 | 289 | 600 | 972 | 515 | 16-26 | 525 | 16-26 | 550 | 16-36 |
| 450 | 114 | 350 | 114 | 320 | 750 | 1043 | 565 | 20-26 | 585 | 16-30 | 600 | 20-36 |
| 500 | 127 | 380 | 127 | 343 | 750 | 1098 | 620 | 20-26 | 650 | 20-30 | 660 | 20-36 |
| 600 | 154 | 445 | 154 | 413 | 750 | 1236 | 725 | 20-30 | 770 | 20-33 | 770 | 20-39 |
| 700 | 165 | 480 | 165 | 478 | 750 | 1431 | 840 | 24-30 | 840 | 24-36 | 875 | 24-42 |
| 800 | 190 | 530 | 190 | 525 | 750 | 1488 | 950 | 24-33 | 950 | 24-39 | 990 | 24-48 |
| 900 | 203 | 580 | 203 | 585 | 1250 | 1615 | 1050 | 28-33 | 1050 | 28-39 | 1090 | 28-48 |
| 1000 | 216 | 650 | 216 | 640 | 1500 | 1765 | 1160 | 28-36 | 1170 | 28-42 | 1210 | 28-56 |
| 1200 | 254 | 760 | 254 | 755 | 1500 | 1976 | 1380 | 32-39 | 1390 | 32-48 | 1420 | 32-56 |

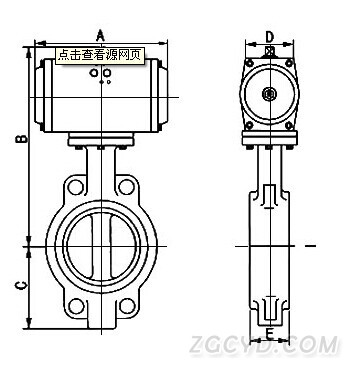

产品外形结构尺寸图：
安装注事事项:
1、安装前应核对蝶阀规格、压力、温度、耐腐性是否满足使用要求。 应检查各零部件是否损坏或松动。
2、本蝶阀可安装在任意角度的管道上，应关闭安装为宜；焊接管道法兰时应将阀门密封口用板挡住以防止颗粒、杂物挫伤密封面，焊后取下 阀门，对阀门密封面及管道内腔进行清洁，然后再安装固定阀门。
3、安装时请注意阀门关闭状态承压方向。
4、安装前应将密封面(两端密封面、蝶板密封面、阀座密封面)彻底擦干净，去掉灰尘和污物。
5、安装前应空试蝶阀，启闭应灵活，启闭位置与指针指示位置相符合。
6、手动操作顺时针为关，逆时针为开，指针指示到位后不准再加力启闭阀门。
7、阀门做压力试验时，不准用单法兰进行安装试压，必须采用双法兰安装试压。其试验压力应符合GB/T13927-92标准规定。
8、紧固螺栓时应对称交替进行紧固，不准依次单独紧固。
9、限位螺钉出厂前，已经调好，不准轻易调整。若配置驱动装置为电动、气动请阅配套驱动装置说明书。
10、电动蝶阀出厂时已将控制机构的启闭行程调好。为防止电源接通时方向搞错，用户在第一次接通电源前要先手动开启至半开位置，再按点动开关，检查指示盘方向与阀门开启方向一致即可。
11、发现阀门启闭失常应查明原因进行修理和排除，防止用加力方法开关阀门，造成阀门的损坏。
