产品简介

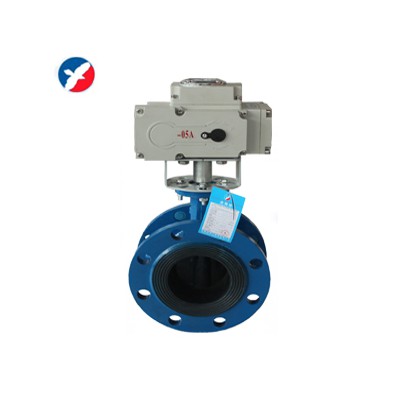

一：D941J电动全衬胶法兰蝶阀产品介绍

D941J电动全衬胶法兰蝶阀的蝶板安装于管道的直径方向。在D941J电动全衬胶法兰蝶阀 阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为

0°~90°之间，旋转到90°时，蝶阀处于全开状态。电动衬胶蝶阀在管道中一般应当水平安装。D941J电动全衬胶法兰蝶阀 产品由橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成。电动衬胶蝶阀适用于温度≤80～120℃如食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。

二：D941J电动全衬胶法兰蝶阀结构特点

1

、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装，维修方便。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐弱腐蚀，使用寿命长等特点。

三：D941J电动全衬胶法兰蝶阀应用范围

密封圈材料代号

适用温度 适用介质
NR ≤85℃ 水、空气、酸碱类
CR ≤85℃ 水、煤气、酸碱类
NBR ≤100℃ 水、油品
EPDM ≤120℃ 水、蒸气、一般酸碱类
FKM ≤150℃ 水、蒸气、强酸碱类

四：D941J电动全衬胶法兰蝶阀零件材料与工况

阀

体：铸铁、球墨铸铁、碳钢、不锈钢
蝶 板：铸铁、球墨铸铁、碳钢、不锈钢 完全包覆橡胶或氟塑料
阀 杆：碳钢镀镍磷、不锈钢
阀座密封圈：天然胶NR、氯丁胶CR、丁腈胶NBR、三元乙丙胶EPDM、氟橡胶FKM
蜗轮装置:组合件

五：D941J电动全衬胶法兰蝶阀标准规范

设计制造标准：

GB/T 12238-2008
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008

六：D941J电动全衬胶法兰蝶阀密封材料选用和适用温度
