一、ISW卧式管道泵结构说明：

电机动:直接与水泵联接传送动力，采用名牌电机。

泵轴：与电机同轴，为电同加长轴，确保了轴的同心，使泵运行平稳，无噪音和振动现象，采用镀铬处理，增强了使用寿命。

挡水圈：防止因密封漏水而使电机进水。

机式密封：采用不锈钢、碳化钨、氟橡胶等材料制成。平衡式耐高温、高压机械密封，运行寿合长，不渗漏，对轴无磨损，不积水垢，保证工作环境的整洁。

取压塞：可安装压力表直观监控泵的正常高效运行

泵体：压出室和吸入室采用优秀水力模型设计耐成，既美观又高效，设有安装底脚，便于安装和运行稳固。

放气塞：灌泵时排净泵内空气，保证了泵的正常启动。

叶轮：采用先进的水力模型设计而成，具有高效率，可靠性好等特点。

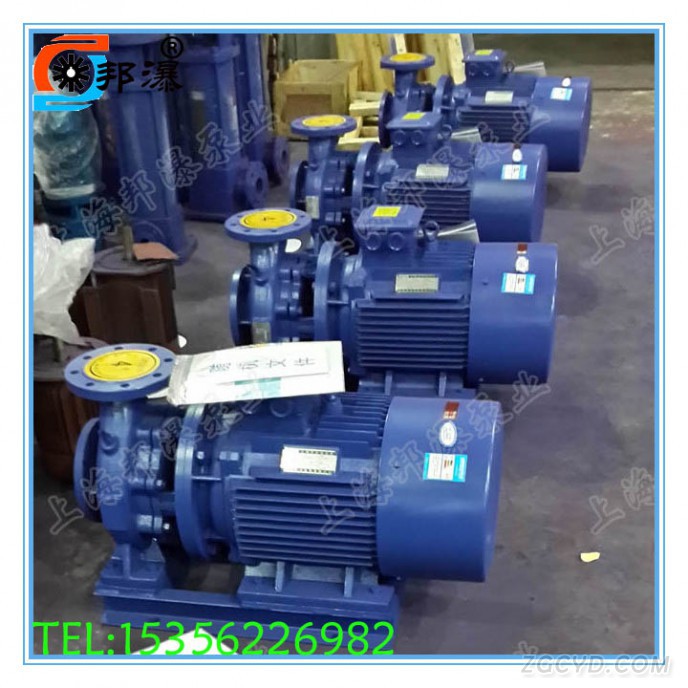

ISW卧式管道泵现场工况图

立式管道离心泵,单级单吸管道泵,专业卧式管道泵,卧式清水泵

二、ISW单级管道泵安装说明：

1、安装前应检查机组紧固件有无松动现象，泵体流道有无异常无堵塞，以免水泵运行时损坏叶轮和泵体。

2、安装时管道重量不应加在水泵上，以免使泵变形。

3、安装时必须拧紧地脚螺栓，以免起动时振动对泵性能的影响。

4、为了维修方便和使用安全，在泵的进出口管路上各安装一只调节阀及在泵出口附件安装一只压力表，以保证在额定扬程和流量范围内运行，确保泵正常运行，增长水泵的使用寿命。

5、安装后拔出泵轴，叶轮应无摩擦声或卡死现象，泵则应将泵拆开检查原因。

6、泵分硬性联接安装和柔性联接安装两种（见联接方式）。

卧式热水增压泵
三、ISW型卧式单级单吸离心泵工作条件:

1、吸入压力≤1.0Mpa，或泵系统最高工作压力≤1.6Mpa，即泵吸入口压力+泵扬程≤　　　 1.6Mpa、泵静压试验压力为2.5Mpa，订货时请注明系统工作压力。泵系统工作压力大于 1.6Mpa时应在订货时另行提出。以便在制造时泵的过流部件和联接部分采用铸钢材料。
2、环境温度<40℃，相对湿度<95%。
3、所输送介质中固体颗粒体积含量不超过单位体积的0.1%，粒度<0.2mm.
注：如使用介质为带有细小颗粒，请在订货时说明，以便采用耐磨式机械密封。　

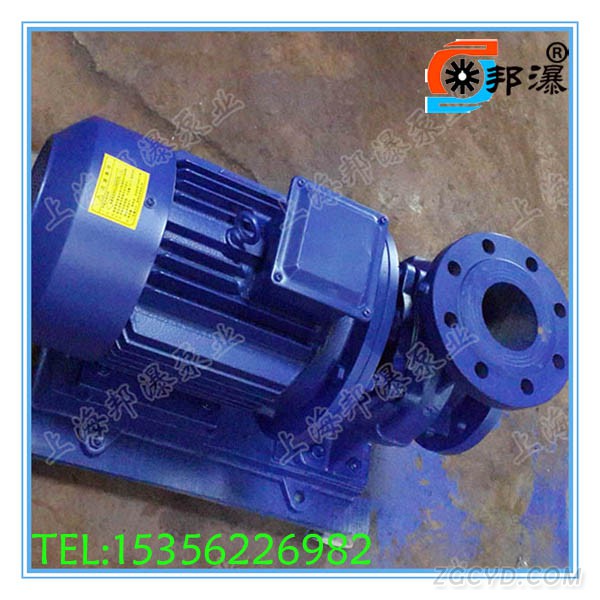

ISW型单级卧式离心泵

单级单吸管道泵

四、ISW型卧式单级单吸离心泵详细信息：　　

ISW型卧式单级单吸离心泵根据IS型离心泵与立式泵的独特结构组合设计，并严格按照国际标准ISO2858和最新的国家管道离心泵标准JB/T53058-93进行设计制造的高效节能产品。该泵采用国内先进水力模型优化设计而成。同时根据使用温度、介质等不同在ISW型卧式离心泵基础上派生出热水泵、高温泵、化工泵、油泵等，是目前国家标准定型推广产品。

立式管道离心泵,单级单吸管道泵,专业卧式管道泵,卧式清水泵

五、ISW卧式管道泵性能参数及安装尺寸

型号	流量		扬程 (m)	效率 (%)	转速 (r/min)	电机功率 (kw)	必需蚀余量 (NPSH)	重量 (kg)	外形尺寸				安装尺寸
	(m³/h)	(l/s)							L	B	H	C1×B1	A	C2×B2	4-D1
25-125	2.8	0.78	20.6	28	2900	0.75	2.3	28	260	230	435	80×110	75	50×80	4-Φ14
	4	1.11	20	36
	5.2	1.44	18	35
25-125A	2.5	0.69	17	35	2900	0.55	2.3	27	260	230	435	80×110	75	50×80	4-Φ14
	3.6	1.0	16
	4.6	1.28	14.4
25-160	2.8	0.78	33	24	2900	1.5	2.3	39	300	270	430	90×130	65	60×100	4-Φ14
	4	1.11	32	32
	5.2	1.44	30	33
25-160A	2.6	0.72	28.5	22	2900	1.1	2.3	34	300	270	415	90×130	65	60×100	4-Φ14
	3.7	1.03	28	31
	4.9	1.36	26	29
32-100	4.5	1.25	12.5	44	2900	0.55	2.0	27	260	230	445	100×150	72	60×100	4-Φ14
32-100(I)	3.75	1.04	13.2	48	2900	0.75	2.0	32	260	230	445	100×150	85	60×100	4-Φ14
	5.3	1.75	12.5	54
	8.5	2.32	11.3	53
32-125	3.5	0.97	22	40	2900	0.75	2.3	28	260	230	435	90×130	72	60×100	4-Φ14
	5	1.39	20	44
	6.5	1.8	18	42
32-125A	3.1	0.86	17.6	43	2900	0.55	2.3	28	260	230	435	90×130	72	60×100	4-Φ14
	4.5	1.25	16
	5.8	1.61	14.4
32-160	5	1.39	32	44	2900	1.5	2.3	39	320	270	505	100×150	85	70×115	4-Φ14
32-160(A)	4	1.1	25	34	2900	1.1	2.0	38	320	270	415	90×130	90	60×100	4-Φ14
32-160(I)	4.4	1.22	33.2	34	2900	2.2	2.0	47	320	270	505	100×150	90	70×115	4-Φ14
	6.3	1.75	32	40
	8.3	2.32	30.2	42
32-200	4.5	1.25	50	32	2900	3	2.0	55	340	330	540	120×170	95	80×135	4-Φ14
32-200A	2.8	0.78	44.6	34	2900	3	2.0	74	340	330	540	120×170	95	80×135	4-Φ14
	4	1.11	44	40
	5.2	1.44	42.7	42
32-200(I)	4.4	1.22	50.5	26	2900	4	2.0	43	340	330	560	120×170	95	80×135	4-Φ14
	6.3	1.75	50	33
	8.3	2.32	48	35
40-100	4.4	1.22	13.2	48	2900	0.55	2.3	32	260	230	445	100×150	85	70×115	4-Φ14
	6.3	1.75	12.5	54
	8.3	2.31	11.3	53
40-100A	3.9	1.08	10.6	52	2900	0.37	2.3	32	260	230	445	100×150	85	70×115	4-Φ14
	5.6	1.56	10
	7.4	2.06	9
40-125	4.4	1.22	21	41	2900	1.1	2.3	34	280	230	445	100×150	85	70×115	4-Φ14
	6.3	1.75	20	46
	8.3	2.31	18	43
40-125A	3.9	1.08	17.6	40	2900	0.75	2.3	33	280	230	445	100×150	85	70×115	4-Φ14
	5.6	1.56	16	45
	7.4	2.06	14.4	41
40-160	4.4	1.22	33	35	2900	2.2	2.3	47	320	270	505	100×150	90	70×115	4-Φ14
	6.3	1.75	32	40
	8.3	2.31	30	40
40-160A	4.1	1.14	29	34	2900	1.5	2.3	43	320	270	485	100×150	90	70×115	4-Φ14
	5.9	1.64	28	39
	7.8	2.17	26.3	39
40-160B	3.8	1.06	25.5	34	2900	1.1	2.3	38	320	270	475	100×150	90	70×115	4-Φ14
	5.5	1.53	24	38
	7.2	2.0	22.5	37
40-200	4.4	1.22	51	26	2900	4	2.3	74	340	330	560	120×170	95	80×135	4-Φ14
	6.3	1.75	50	33
	8.3	2.31	48	32
40-200A	4.1	1.14	45	26	2900	3	2.3	62	340	330	540	120×170	95	80×135	4-Φ14
	5.9	1.64	44	31
	7.8	2.17	42	30
40-200B	3.7	1.03	38	29	2900	2.2	2.3	52	340	330	505	120×170	95	80×135	4-Φ14
	5.3	1.47	36
	7.0	1.94	34.5
40-250	4.4	1.22	82	24	2900	7.5	2.3	105	400	405	630	120×170	95	80×135	4-Φ14
	6.3	1.75	80	28
	8.3	2.31	74	28
40-250A	4.1	1.14	72	24	2900	7.5	2.3	98	400	405	630	120×170	95	80×135	4-Φ14
	5.9	1.64	70	28
	7.8	2.17	65	27
40-250B	3.8	1.06	61.5	23	2900	4	2.3	77	400	405	565	120×170	95	80×135	4-Φ14
	5.5	1.53	60	27
	7.0	1.94	56	26
40-100(I)	8.8	2.44	13.2	55	2900	1.1	2.3	34	300	230	455	120×170	90	80×135	4-Φ14
	12.5	3.47	12.5	62
	16.3	4.53	11.3	60
40-100(I)A	8	2.22	10.6	60	2900	0.75	2.3	32	300	230	455	120×170	90	80×135	4-Φ14
	11	3.05	10
	14.5	4.03	9
