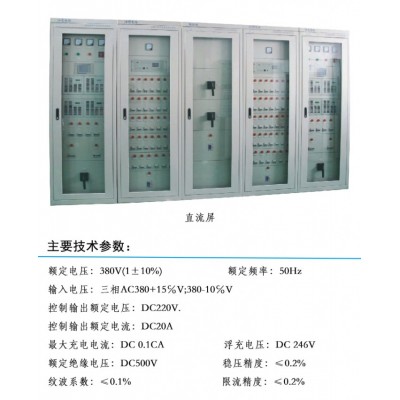

直流屏又叫做直流电源屏、直流配电屏。它为控制负荷和动力负荷以及直流事故照明负荷等提供电源,是发电厂、变电站、医院、高层建筑、矿井等诸多用电场所的重要选择。
它主要由电源进线系统(交流进线)、电源双路互投系统、充电机控制系统、充电机、直流分配系统、绝缘监测系统、综合控制器(系统监视控制系统,为直流屏的大脑)、闪光系统、通讯系统、蓄电池这几大部分组成。
二、适用范围
主要用于直流供电系统中做为直流操作供电设备、各种场合经常负荷供电设备、应急供电设备及备用供电设备。
公司产品均符合以下标准:
1.标准DL/T459—2000《电力系统直流电源柜订货技术条件》
2.国家标准CB/T19826—2005《电力工程直流电源通用技术条什及安全要求》
3.GB/T19826—2005《电力工程直流电源通用技术条件及安全要求》
4.《国家电网公司直流电源技术标准》(简称企标)
三、结构特点
1. 220V和110V直流系统应采用蓄电池组。48V及以下的直流系统,可采用蓄电池组,也可采用由220V或110V蓄电池组供电的电力用直流电源变换器(DC/DC变换器)。
2.供电距离较远的辅助车间,当需要直流电源时,宜独立设置直流系统。
3.蓄电池组正常应以浮充电方式运行。
4. 铅酸蓄电池组不宜设置端电池;镉镍碱性蓄电池组宜减少端电池的个数。
5. 直流系统标称电压
a.专供控制负荷的直流系统宜采用110V。
b.专供动力负荷的直流系统宜采用220V。
c.控制负荷和动力负荷合并供电的直流系统宜采用220V。
6.充电装置
(1)应满足蓄电池组的充电和浮充电要求。
(2)应为长期连续工作制。
(3)充电装置应具有稳压、稳流及限流性能。
(4)应具有自动和手动浮充电、均衡充电和稳流、限流充电等功能。
(5)充电装置的交流电源输入宜为三相制,额定频率为50Hz,额定电压为380(1±10%)V。小容量充电装置的交流电源输入电压可采用单相220(1±l0%)V。
(6)l组蓄电池配置1套充电装置的直流系统,充电装置的交流电源宜设2个回路,运行中l回路工作,另1回路备用。当工作电源故障时,应自动切换到备用电源。
7.蓄电池容量选择条件
a.应满足全厂(所)事故全停电时间内的放电容量;
b.应满足事故初期(Imin)直流电动机启动电流和其他冲击负荷电流的放电容量;
c.应满足蓄电池组持续放电时间内随机(5s)冲击负荷电流的放电容量;
d.应以最严重的事故放电阶段,计算直流母线电压水平。
e.自动化要求
(1)直流系统中宜按每组蓄电池组设置一套微机监控装置。
(2)直流系统微机监控装置应具有下列基本功能:
① 测量:直流系统母线电压、充电装置输出电压和电流及蓄电池组电压和电流。
②信号:直流系统母线电压过高和过低、直流系统接地、充电装置运行方式切换和故障等。
③控制:充电装置的开机、停机和运行方式切换。
④接口:通过通信接口,将信息传至上位机。
9.直流系统设有微机监控装置时,各自动化装置的报警信号及其他信息等,均应先传至直流系统的监控装置,然后通过通信接口传至上位机。
四、订货须知
1. 功能、功率、型号及数量。
2. 设计图纸及品牌配件要求。
3. 其他特殊要求。
4. 用户在订购产品时,请详细填明订货单位,收货单位,付款单位的名称,通讯地址(包括所在省、市、地、区县、街、号),电话,传真,开户行,帐 号及代表人。
