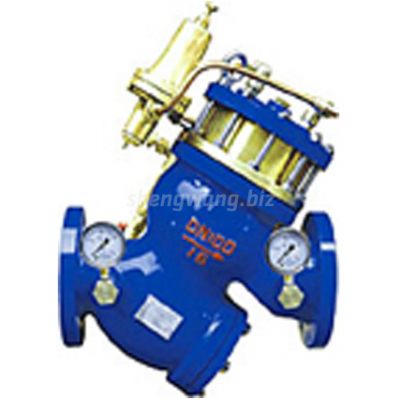

YQ98001型过滤活塞式可调减压阀从性能上讲是一种流体控制设备，主要控制其开、闭及其开度从而达到通、断及控制其流量、压力的作用。 过滤活塞式可调式减压阀此基础上，利用液压传动原理来控制阀的启、闭及开度。而达到阀门性能上的要求，并利用管道中的流体作为液压传动介质，而不需要独立 的液压泵站，既节约设备的投资，又节约能源，也能达到自动控制的目的。
YQ98001型过滤活塞式可调减压阀特点
1、阀体采用流线型的Y型宽阀体结构，因而具有压力损失小、力量大(比现有一般腰鼓形阀体的控制阀流量增加25%)且抗汽蚀能力强、减低噪音。
2、液压缸式活塞传动，动作平稳可靠。动作时有缓冲作用，因此噪音很小。克服薄膜式因压力、流量急剧变化而产生振动，噪音大及薄膜容易破损的缺点。
3、方便实用的传动密封机构，整个机构具有传动、导向、密封三大功能，而且与阀体各自独立。使用时阀体装在管网中。也可将整个机构拆下，因 此维修及更换零配件十分方便。本阀设计有三处定位导向机构。即活塞、阀杆、导向架，能保证阀门开闭时更加准确、可靠，克服其他阀门一点定位而引起不稳定的 确定。活塞采用标准件双Y型自密封原理橡胶圈，使密封安全可靠。机构内设置有弹簧能防止流体压力流量的急剧变化时所产生的振动，并在无流量时自动关闭阀 门，防止介质倒流。液压缸具有缓冲作用，减少水冲击压力即(水锤)对管网的影响。
4、根据《建筑给排水设计规范》中有关规定，控制阀前要安装过滤器，并应便于排污的要求。YQ9800型水力控制阀将控制阀和过滤器合理地 结合在一起，且结构长度比一般情况下缩短了45%。以DN100为例，YQ9800型活塞式带过滤控制阀长度为415mm，而一般情况下的控制阀加过滤器 总长为720mm。可见装YQ9800型水力控制阀DN100要比装一般控制阀和过滤器在长度上缩短300mm且重量上轻20%。而且管网上少了一个接 头，减少了投资成本。
5、YQ9800型多功能过滤活塞式水力控制阀在主阀不变的情况下，可以根据管网中不同的要求，附上合控制系统就可以满足管网中不同的需 求，如可调减阀、安全泄压阀、遥控浮球阀、缓闭止回阀、电动浮球阀、多功能水泵控控制阀、流量控制阀等。并且可以实现自控、电控、遥控、及控制其开闭的时 间和速度。达到一阀多用的作用，为现代的水系统工程，石油等工业领域提供理想的流体控制装置。
YQ98001型过滤活塞式可调减压阀零件材料
|
零件名称 |
材质 |
|
阀体、阀盖 |
铸铁、铸钢、不锈钢 |
|
阀座 |
锡青铜、不锈钢 |
|
阀瓣 |
碳钢、不锈钢+丁腈橡胶 |
|
阀杆 |
铝青钢、铬不锈钢 |
|
活塞 |
铬不锈钢+丁腈橡胶 |
|
过滤网 |
不锈钢 |
|
弹簧 |
不锈钢 |
YQ98001型过滤活塞式可调减压阀性能参数
|
公称压力(Mpa) |
壳体试验压力(MPa) |
密封试验压力(MPa) |
调压范围(MPa) |
缓闭时间(S) |
最低动作压力(MPa) |
适用介质 |
介质温度(℃) |
|
1.0 |
1.5 |
1.1 |
0.09-0.8 |
3-60 |
≥0.07 |
水 |
0-80 |
|
1.6 |
2.4 |
1.76 |
0.15-1.4 |
||||
|
2.5 |
3.75 |
2.75 |
0.2-2.0 |
YQ98001型过滤活塞式可调减压阀外形尺寸
|
公称通径 |
尺寸(公称压力PN=1.6、2.5MPa) |
||||||
|
DN |
L |
H |
D |
K |
N-φ |
H1 |
H2 |
|
40 |
270 |
400 |
150 |
110 |
φ18X4 |
155 |
236 |
|
50 |
270 |
400 |
160 |
125 |
φ18X4 |
155 |
236 |
|
65 |
290 |
410 |
185 |
145 |
φ18X4 |
165 |
250 |
|
80 |
360 |
425 |
200 |
160 |
φ18X8 |
180 |
280 |
|
100 |
400 |
460 |
220 |
180 |
$18X8 |
21O |
310 |
|
125 |
470 |
550 |
250 |
210 |
φ18X8 |
240 |
370 |
|
150 |
535 |
610 |
285 |
240 |
φ23X8 |
260 |
413 |
|
200 |
670 |
772 |
340 |
295 |
φ23X12 |
330 |
51O |
|
250 |
780 |
935 |
405 |
355 |
φ27X12 |
410 |
568 |
|
300 |
895 |
1000 |
460 |
410 |
φ27X12 |
485 |
1075 |
|
350 |
1000 |
920 |
520 |
470 |
φ27X12 |
260 |
不带过滤器 |
|
400 |
1120 |
1145 |
580 |
525 |
φ27X12 |
290 |
不带过滤器 |
