止回阀启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流的阀门叫止回阀。止回阀属于自动阀类，主要用于介质单向流动的管道上，只允许介质向一个方向流动，以防止发生事故。
止回阀按结构划分，可分为升降式止回阀、旋启式止回阀和蝶式止回阀三种。升降式止回阀可分为立式和卧式两种。旋启式止回阀分为单瓣式、双瓣式和多瓣 式三种。蝶式止回阀为直通式、以上几种止回阀在连接形式上可分为螺纹连接、法兰连接和焊接三种。止回阀是能自动阻止流体倒流的阀门。止回阀的阀瓣在流体压 力作用下开启，流体从进口侧流向出口侧。当进口侧压力低于出口侧时，阀瓣在流体压差、本身重力等因素作用下自动关闭以防止流体倒流。
2）主要技术参数
型号：H76X/H76H/H76W

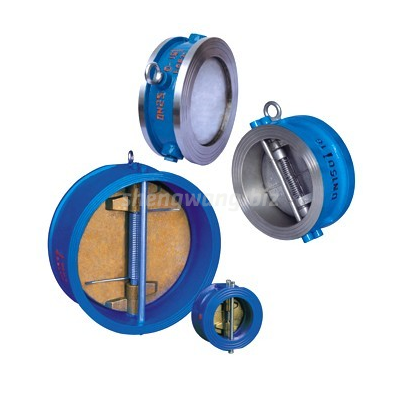

名称：对夹双瓣止回阀
|
公称通径 |
DN(mm) |
50~1200 |
|
|
|
|
||
|
公称压力 |
PN(MPa) |
1.0 |
1.6 |
2.5 |
4.0 |
|
||
|
试验压力Ps(MPa) |
强度试验 |
1.5 |
2.4 |
3.75 |
6.0 |
|
||
|
密封试验 |
1.1 |
1.76 |
2.75 |
4.4 |
|
|
||
|
适用介质 |
水、蒸汽、油品、污水、酸碱类 |
|
|
|
|
|
||
|
适用温度 |
橡胶密封面（X）-20℃~120℃ |
合金钢密封面（H）主体碳钢-29℃~425℃ |
不锈钢主体用于酸类介质-29℃~200℃ |
|
|
|
||
|
名称 |
材料 |
|||||||
|
阀体 |
铸铁、铸钢、不锈钢、铬镍钼钛钢 |
|||||||
|
阀板 |
铸铁、铸钢、不锈钢、铬镍钼钛钢 |
|||||||
|
阀杆 |
碳钢、2Cr13、不锈钢、铬镍钼钛钢 |
|||||||
|
密封圈 |
橡胶、不锈钢、合金钢 |
|||||||
|
弹簧 |
60Si2Mn、3Cr13、17-7PH、INCONEL |
|||||||
3）主要连接尺寸
H76X-6-10连接尺寸
|
通径DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
1200 |
|
L |
43 |
46 |
64 |
64 |
70 |
76 |
89 |
114 |
114 |
127 |
140 |
152 |
152 |
178 |
229 |
241 |
241 |
300 |
360 |
|
D |
100 |
120 |
135 |
155 |
185 |
185 |
265 |
320 |
368 |
428 |
482 |
532 |
585 |
685 |
800 |
905 |
1005 |
1115 |
1325 |
H76H/W-16-25-40尺寸
|
通径DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
|
|
L |
PN1.01.62.5 |
60 |
67 |
73 |
73 |
83 |
98 |
127 |
146 |
181 |
184 |
198 |
203 |
219 |
222 |
|
PN4.0 |
60 |
67 |
73 |
73 |
83 |
98 |
127 |
146 |
181 |
222 |
231 |
/ |
/ |
/ |
|
|
D |
PN1.0 |
107 |
127 |
142 |
162 |
192 |
218 |
273 |
328 |
378 |
438 |
489 |
539 |
594 |
695 |
|
PN1.6 |
107 |
127 |
142 |
162 |
192 |
218 |
273 |
328 |
378 |
444 |
495 |
555 |
617 |
734 |
|
|
PN2.5 |
107 |
127 |
142 |
168 |
194 |
224 |
284 |
340 |
400 |
458 |
514 |
/ |
/ |
/ |
|
|
PN4.0 |
107 |
127 |
142 |
168 |
194 |
224 |
290 |
352 |
417 |
474 |
546 |
/ |
/ |
/ |
|
