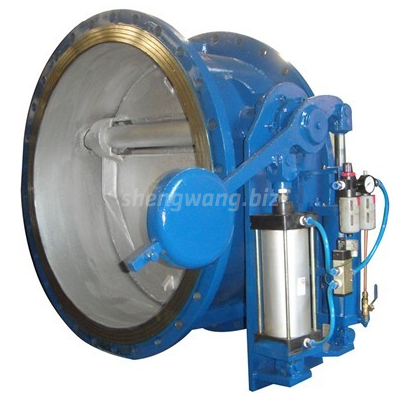

H647H气动快闭蝶型止回阀

止回阀关闭原理：

　　气液阻尼缸是该止回阀的阻尼装置，其阻尼介质为液压油，当阀门自动关闭时，阻尼装置的阻尼发生作用：风门/蝶板的关闭分为两个阶 段，β=75°～30°为快关段，阻尼装置的阻尼作用很小；β=30°～0°为慢关段，阻尼的作用加大，当风门/蝶板关闭到最后1/6行程时，电磁阀断电 接通助推气缸压缩空气，帮助风门/蝶板完全关闭，且快关闭段和慢关闭段的时间，可以通过改变配重锤在配重臂上的位置以及调节节流阀进行调整(调整节流阀只 对快关段起作用)
