【产品简介】
顶装式球阀设计规范
设计标准：API 6A、API 6D、ANSI B16.34、BS 5351
结构长度：ANSI B16.10
连接标准：ANSI B16.5
主体材质：碳钢、不锈钢、合金钢
压力试验：API 598
【压力范围】
口 径 ： 2″-12″
顶装式球阀产品特点
整体式阀体设计,上装式枢轴固定支持,法兰结构
整体式枢轴固定球杆设计
双阻塞泄放功能
高强度整体式球杆结构,确保了球体的精确定位
枢轴采用防吹出保护结构
2组O型密封圈,加上阀杆上的防火填料结构,有效地防止泄露
防腐蚀,低摩擦系数的轴承
因可镍波纹弹簧使尼龙密封的金属阀座向球移动,具有进口和出口双向密封功能
性能优越的标准尼龙和PEEK阀座,确保了低压状态下的有效密封
密封剂住入器设计,在紧急状态下可住入密封胶,对阀杆或阀座进行密封
采用独特的阀座可缩回技术,在线可更换球杆,阀杆密封圈金属阀座及波纹弹簧
扭矩减少到最小,便于阀门操作
球杆与阀体有效接触的,性能优越的防静电接地设备
预置驱动装置平台及螺孔,随时可装配驱动装置
防火功能:当阀座烧坏或损坏时,金属阀座自动贴紧球体,阀座和球体之间较小的泄漏

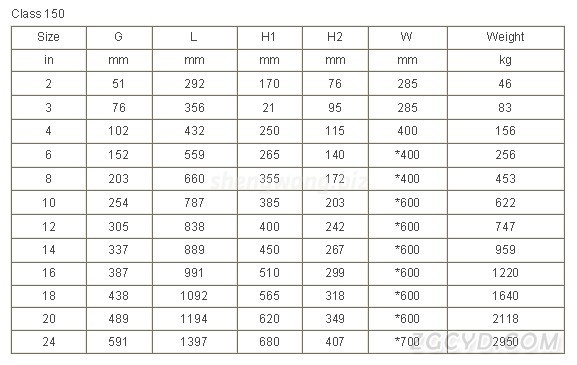

【主要外型及连接尺寸表】MAIN TYPES AND ConNECTING DIMENSION
