一、概述
自耦降压启动控制柜具有过载、短路、缺相保护以及泵体漏水，电机超温及漏电等多种保护功能及齐全的状态显示，该控制柜采用自耦变压器降压启动方式，降低对电网的冲击，并具备单泵及多泵控制工作模式。
广泛适用于生活给排水、工业控制用泵、污水排放等行业中。
二、适用范围
1.供电电源：市电、自备电网、柴油发电机组；三相交流380V,（-10%，+15%),50HZ。
2.适用电机：一般鼠笼型异步电机。
3.起动频率：可作频繁起动，建议每小时不超过20次。
4.防护等级：IP41或IP20。
5.环境条件: 海拔不超过2000米（超过2000米应降容使用）。6.环境温度在-25℃--- +40℃之间。
7.相对湿度不超过95%，无露。
8.振动小于0.5G。
9.工作环境：无导电尘埃，无腐蚀性气体，通风良好。

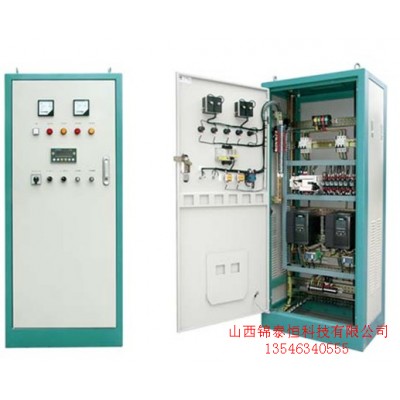

三、结构特点
1． 本系列产品为拼装组合式结构。箱体采用FA系列型材和冷轧簿板加工成结构件，用螺栓组装搭接而成。具有外观漂亮、装配方便、组装灵活、维修方便等优点。进出线具有上进下出、下进下出、上进上出三种方式。 本系列控制箱既能就地控制又能通过消防中心或PLC系统进行远端计算机自动控制。它从根本上改变了以往的控制形式，使计算机控制中心等高科技应用于本系列控制箱之中。该产品通过电流一时间转换器起动采用闭路转换形式，由此从根本上解决了开路转换对电网造成的二次冲击的危害。
2．本产品为箱式防护结构，由自耦变压器、交流接触器、时间继电器、热继电器或综合保护器、中间继电器、万能转换开关等元件组成。对于75KW及以下的产品，采用自动控制的方式，90KW及以上的产品，均具有手动和自动两种控制方式，由万能转换开关进行切换。
3． 产品均为二套互为备用的起动回路。
4． 产品均设手动、自动、备用三工作状的选择开关
四、注意事项
自耦变压器备有额定电压65%（或60%）及80%二档抽头，出厂时接65%（或60%）抽头上，如用户需要可自行接到80%的抽头上，也可以在订货时说明需要的抽头位置。
五、订货须知
1.产品的功能、型号、功率及数量。
2.产品的电子元器件品牌要求。
3.设计图纸及其他特殊要求。
4.用户在订购产品时，请详细填明订货单位，收货单位，付款单位的名称，通讯地址（包括所在省、市、地、区县、街、号），电话，传真，开户行，帐号及代表人。
