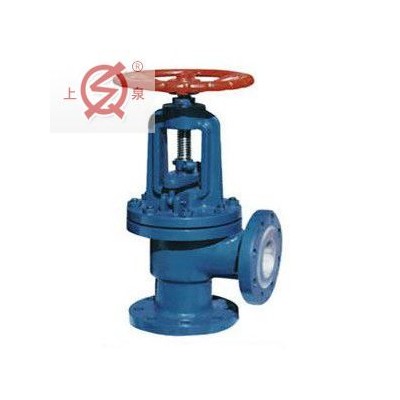

直角式衬氟截止阀概述：直角衬氟截止阀专用于腐蚀性或强腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种氟塑料，适用于不同工作温度和液体管路.
衬氟阀门适用温度：≤85℃、≤100℃、≤120℃≤150℃(按照衬里和隔膜材料)
衬氟截止阀系列基本型号 (全衬里衬氟)
|
手动 |
J41 F3 J41F46 |
齿轮 传动 |
J441 F3 J441 F46 |
|
J45F3 J45F46 |
J541 F3 J541 F46 |
||
|
气动 |
J6841 F3 J6841F46 |
电动 |
J941 F3 J941 F46 |
直角式衬氟截止阀主要零部件材料表
|
序号 |
零件名称 |
灰铸铁 |
碳钢 |
不锈钢 |
超低碳不锈钢 |
||
|
Z |
C |
P |
R |
Pl |
R L |
||
|
1 |
阀体、阀盖 |
HT250 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
2 |
阀瓣、阀杆 |
35 |
1Cr13 |
1Cr18Ni9 |
1Crl8Nil2M02Ti |
00Cr18Nil0 |
00Crl7Nil4M02 |
|
3 |
活节螺栓 |
35 |
35 |
1Crl7Ni2 |
1Crl7Ni2 |
1Crl7Ni2 |
1Crl7Ni2 |
|
4 |
衬里层巾司座 |
FEP(F46)PCTFE(F3)PTFE(F4)PFA(可溶性聚四氟乙烯)PO(聚烯烃) |
|||||
|
5 |
填料 |
PTFE(F4) |
|||||
|
6 |
填料压盖 |
WCB |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
7 |
阀杆螺母 |
ZCuAll 0Fe3 |
|||||
|
8 |
螺栓 |
35 |
35 |
1Crl7Ni2 |
1Crl7Ni2 |
1Cr18Ni9Ti |
1Crl8Ni9Ti |
|
9 |
螺母 |
45 |
45 |
0Crl8Ni9 |
0Crl8Ni9 |
0Crl 8Ni9 |
0Crl8Ni9 |
|
10 |
手 轮 |
HT200 |
HT200 |
WCC |
WCC |
WCC |
WCC |
直角衬氟截止阀明细表
|
品牌：
|
永嘉上泉衬氟阀门
|
型号：
|
J44F46
|
|
材质：
|
衬氟
|
连接形式：
|
法兰
|
|
结构形式：
|
截止式
|
公称通径：
|
DN20—350 （mm）
|
|
适用介质：
|
各种高腐蚀化学介质
|
驱动方式：
|
手动-电动-气动
|
|
压力环境：
|
常压
|
工作温度：
|
常温
|
|
标准：
|
国标
|
流动方向：
|
双向
|
|
零部件及配件：
|
手轮
|
用途：
|
截止
|
|
类型(通道位置)：
|
直角式
|
|
|
