产品介绍：

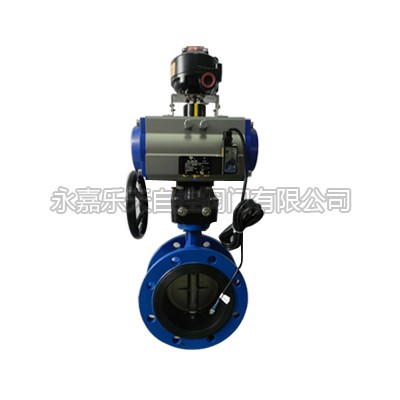

气动蝶阀是一种旋转型调节阀。具有体积小、重量轻、额定流量系数大等优点，特别适合于大口径、大流量、浓浊浆液或锅炉窑烟道气控制。本系列产品有标准型、高温型及密封型三种。产品公称压力等级有0.1、0.25、0.6、1.0MPa，口径由50mm至1400mm，泄漏量等级有II级和VI级，流量特性为近似等百分比。气动切换成手动时，使用侧装手轮机构方法（对照图三）；拔出定位销，向上扳动手柄，蜗轮与蜗杆啮合，压入定位销，旋转手轮即可改变流通截面。手动切换成气动时，则相反扳动手柄即可。
产品特点：
阀体采用钢板焊接，结构紧凑，体积小，重量轻。
GT、AW两系列产品仅执行机构不同，其他均相同，产品间互换性强。
气闭式、气开式之间变换能力强，用户在现场即可实现。
流阻小，额定流量系数大，约为同口径单座阀的3倍左右。
阀板关闭位置时有10°初始角，故泄漏量小。
密封型蝶阀因有软质材料制作的阀座，故泄漏量小
主要零件材料：
阀体：HT200、ZG230-450、ZG1Cr18Ni9Ti
阀板：碳钢、1Cr18Ni9Ti
长轴：1Cr18Ni9Ti
阀座：碳钢、不锈钢内衬合成橡胶或增强聚四氟乙烯
内轴承：青铜、不锈钢堆焊司太莱合金
填料：聚四氟乙烯、柔性石墨
阀盖：碳钢
性能参数：
|
公称通径DN(mm) |
50 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
额定流量系数Kv |
100 |
200 |
405 |
620 |
1150 |
2030 |
3150 |
4550 |
|
流量特性 |
近似等百分比 |
|||||||
|
公称压力PN(MPa) |
0.1 0.25 0.6 1.0 |
|||||||
|
工作温度（℃） |
一般：-40~450高温：450~560密封性：-20~150 |
|||||||
|
信号范围（KPa） |
20~100 |
|||||||
|
执行机构有效面积（cm2） |
280 |
400 |
||||||
|
气源压力（MPa） |
0.14 |
|||||||
|
阀板转角（度） |
0~80 |
|||||||
|
额定转角偏差（%） |
+2.5 |
|||||||
|
基本误差值（%） |
±5 |
|||||||
|
回差（%） |
4 |
|||||||
|
死区（%） |
3 |
|||||||
|
泄漏量等级 |
II、VI |
|||||||
|
允许压差（MPa） |
0.22 |
0.086 |
0.045 |
0.054 |
0.031 |
0.013 |
0.017 |
0.0098 |
