温州市季诚泵业生产的ZH-100A型手摇计量加油泵适用于各地中小型油库、加油站、农机站、企业厂矿、车队、车辆船舶、机场等单位使用。
ZH-100A型手摇计量加油泵结构紧凑，具有体积小重量轻、移动方便、操作简单，只需一人用手往复摇动手柄，即可连续出油、本泵配置立式YL-25型25mm计量表（指针可回零），可用配置的1寸加油枪在皮管出口处起开关作用，避免停止工作时皮管内积油料的浪费。
【ZH-100A型手摇计量加油泵】工作原理：
ZH-100A型手摇计量加油泵油表是一种速度式仪表,它是籍助于流经管道内流体的速度产生动能,液体经过翼轮盒时,推动翼轮旋转;其转这与流速成正比、经过翼轮轴上的齿轮、传动到减速机构,然后传到记录装置,表针即在标度盘上指示出流量总和值。
【ZH-100A型手摇计量加油泵】技术参数：
1、进出口径25mm（胶管内径25mm） 2、计量表误差 ±2%
3、最大压力2Kg/cm2 4、活塞行程90mm
5、活塞直径100mm 6、允许扬程15~20米
7、允许吸程4-5米 8、往复次数35-45次/分
9、流量35-55升/分 10、整机重量 27公斤

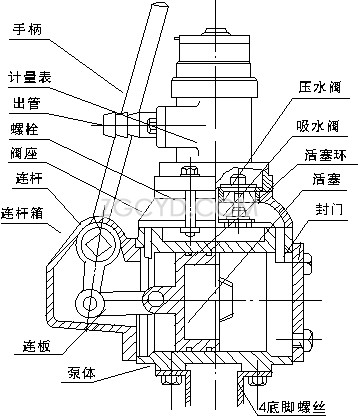

【ZH-100A型手摇计量加油泵】结构图：
【ZH-100A型手摇计量加油泵】性能参数：
|
型号 |
口径（mm） |
流量（L/min） |
吸程（m） |
扬程（m） |
计量精度 |
|
ZH-100A |
25 |
40-65 |
4-5 |
20-25 |
±1% |
【ZH-100A型手摇计量加油泵】故障原因及排除方法：
|
故障 |
原因 |
解决办法 |
|
不出油 |
进管漏气、堵塞 |
检查进管 |
|
三脚阀倒置、磨损 |
拆下油表将阀照原位装上、更换 |
|
|
活塞环磨损 |
更换活塞环 |
|
|
出油数据部符 |
流量表精度降低 |
拧开调节器进行调节或更换 |
