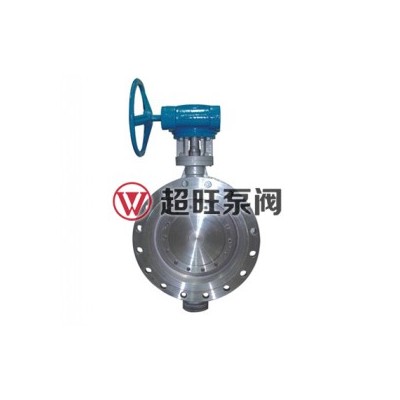

一、D343Y硬密封蝶阀产品结构
D343Y硬密封蝶阀系列产品，系我公司新开发的长寿命，节能型蝶阀。其结构采用三维偏心原理设计，阀座采用硬软密封兼容的多层次结构，加工精湛，工艺先进。本产品由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成。
二、D343Y硬密封蝶阀特点
1、开启力矩小，灵活方便，省力节能；
2、三维偏心结构，使蝶板越关越紧，其密封性能可靠，达到无泄漏。
3、耐高压、耐腐蚀、耐磨损、使用寿命长等。
1、由于本产品蝶阀采用的是三维偏心原理设计，使密封面的空间运动轨迹达到理想化，密封副相互之间无磨擦、无干涉，加之密封材料选择得当，从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。
三、D343Y硬密封蝶阀主要技术参数
1、 公称通径DN 50~1200
2、 公称压力PN 0.6-4.0
3、 适用温度 WCB -29~425℃ 不锈钢-40℃-600℃
4、 适用介质 空气 水 蒸汽 煤气 油品 以及酸 碱 盐带有弱腐蚀性质介质等
5、 驱动形式 蜗轮传动 气动 电动
四、D343Y硬密封蝶阀主要零件的材质
|
零件名称 |
材料 |
|
阀体 |
铸钢、不锈钢、铬钼钢、合金钢 |
|
蝶板 |
铸钢、合金钢、不锈钢、铬钼钢 |
|
密封圈 |
不锈钢与耐高温石棉板组合成多层次 |
|
阀杆 |
2Cr13、1Cr13不锈钢、铬钼钢 |
|
轴承 |
奥氏体不锈钢、304氮化 |
|
填料 |
柔性石墨 |
