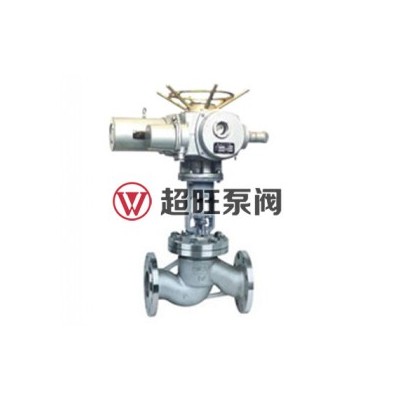

不锈钢电动截止阀J41W（J941W)


单价 面议对比
询价 暂无
浏览 409
发货 浙江温州市付款后3天内
品牌 超旺泵阀
适用温度 ≤200℃
过期 长期有效
更新 2017-04-24 22:03

联系方式
加关注0

永嘉县超旺泵阀有限公司

企业会员第9年
资料通过中国产业带认证
保证金未缴纳
  • 浙江-温州市
  • 上次登录 2016-12-24 •
  • 0577-67337658
  • 金茅 (先生)   经理
进入主页 更多产品
详细说明
结构特点与用途：
  1. 全关时手轮按顺时针方向旋转；
  2. 可以安装在管道的任何位置上，介质从下往上流；
  3. 不锈钢截止阀适用于各类腐蚀性介质的管道上，有良好的防腐性和足够的强度；
  4. 合金钢截止阀适用于耐高温的蒸汽、油品管道上，具有耐高温特点。

试验压力

公称压力PN(MPa) 1.6 2.5 4.0 6.4
壳体强度试验 2.4 3.8 6.0 9.6
上密封试验 1.8 2.8 4.4 7.0
密封试验 1.8 2.8 4.4 7.0

使用范围

产品类型 适用介质 适用温度（℃）
J41W-P
J941W-P		 硝酸类 ≤200℃
J41W-R 醋酸类 ≤200℃


主要零件材料：

产品类型 零件名称
阀体、阀盖 阀杆 阀瓣 密封面 阀杆螺母 填料 紧固件 手轮
J41W-P J941W-P 铬镍钛钢 铬镍钛钢 铬镍钛钢 铬镍钛钢 铝青铜 柔性石墨 不锈钢 可锻铸铁
J41W-R 铬镍钼钛钢 铬镍钼钛钢 铬镍钼钛钢 铬镍钼钛钢 铝青铜 柔性石墨 不锈钢 可锻铸铁

主要尺寸和重量：

公称通径 主要外形尺寸和连接尺寸（mm） 重量（kg）
L D D1 D2 b f z-d H D0
J41W-16P J41W-16R
10 130 90 60 40 14 2 4-14 198 120 4.7
15 130 95 65 45 16 2 4-14 218 120 5.2
20 150 105 75 55 16 2 4-14 258 140 7.1
25 160 115 85 65 16 2 4-14 275 160 7.4
32 180 135 100 78 18 2 4-18 280 180 8.5
40 200 145 110 85 18 3 4-18 330 200 12.5
50 230 160 125 100 18 3 4-18 350 240 20
65 290 180 145 12 18 3 4-18 400 280 25
80 310 195 160 135 20 3 8-18 355 280 35
100 350 215 180 155 22 3 8-18 415 320 50
125 400 245 210 185 24 3 8-18 460 360 75
150 480 280 240 210 24 3 8-23 510 400 100
200 600 335 295 265 26 3 12-23 710 400 210
250 650 405 355 320 30 3 12-23 786 450 446
300 750 460 410 375 30 3 12-23 925 500 648

主要尺寸及重量：

公称通径DN J41W-25P J41W-25R J941W-25P J941W-25R
主要外形尺寸和连接尺寸（mm 电动装置 重量（kg）
L D D1 D2 b f z-d H手 H电 D0 手动 电动
10 130 90 60 4 16 2 4-14 198   120   4.9
15 130 95 65 45 16 2 4-14 218   120   5.4
20 150 105 75 55 16 2 4-14 258   140   7
25 160 115 85 65 16 2 4-14 275   160   7.4
32 180 135 100 78 18 2 4-18 280   180   8.5
40 200 145 110 85 18 3 4-18 330   200   12.5
50 230 160 125 100 20 3 4-18 350 645 240 DZW101 16 50
65 290 180 145 120 22 3 8-18 400 690 280 DZW101 25 62
80 310 195 160 135 22 3 8-18 355 715 280 DZW151 30 67
100 350 230 190 160 24 3 8-23 415 770 320 DZW20 34.5 73
125 40 270 220 188 28 3 8-25 460 780 360 DZW30 89 127
15 480 300 250 218 30 3 8-25 510 875 400 DZW45 98 215
200 600 360 310 278 34 3 12-25 710 967 400 DZW60 180 322
250 650 425 370 332 36 3 12-30 786   450   446
300 750 485 430 390 40 4 12-30 925   500   654
