| 公称压力（LB） |
壳体试验压力（MPa） |
密封试验压力（MPa） |
适用温度（℃） |
使用介质 |
| 150 |
3.0 |
2.2 |
≤350℃ |
水,蒸汽,油品等 |
| 300 |
7.5 |
5.5 |
| 600 |
15.0 |
11.0 |
| 900 |
22.5 |
16.5 |

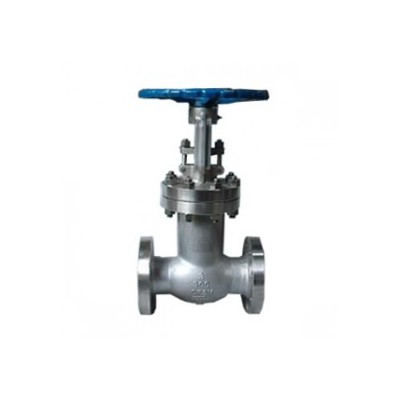

美标波纹管截止阀WJ41H-150LB/300LB主要零部件材质
| 序号 |
名称 |
材质 |
| 1 |
阀体 |
ASTM A216-WCB ASTM A217-WC1,WC6,WC9,C5 ASTM A351-CF8,CF8M,CF3,CF3M |
| 2 |
阀瓣 |
ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304,F316,F321,F304L,F316L |
| 3 |
对开圆环 |
ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304,F316,F321,F304L,F316L |
| 4 |
阀瓣盖 |
ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304,F316,F321,F304L,F316L |
| 5 |
阀杆 |
ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304,F316,F321,F304L,F316L |
| 6 |
垫片 |
柔性石墨 不锈钢 |
| 7 |
阀盖 |
ASTM A216-WCB ASTM A217-WC1,WC6,WC9,C5 ASTM A351-CF8,CF8M,CF3,CF3M |
| 8 |
波纹管组件 |
ASTM A182-F304,F316,F321,F304L,F316L |
| 9 |
填料 |
柔性石墨 |
| 10 |
填料压盖 |
ASTM A216-WCB ASTM A217-WC1,WC6,WC9,C5 ASTM A351-CF8,CF8M,CF3,CF3M |
| 11 |
阀杆螺母 |
铜合金 |
| 12 |
手轮 |
ASTM A536 Gr.60-40-18,A216-WCB |
| 13 |
定位片 |
45,WCB,304,316,304L,316L |
| 14 |
双头螺栓 |
ASTM A193-B7,A320-B8,A193-B8M |
| 15 |
六角螺母 |
ASTM A194-2H,A194-8,A194-8M |
美标波纹管截止阀WJ41H-150LB/300LB连接尺寸及重量
| 型号 |
WJ41-150LB |
| 压力等级 |
150LB |
| 口径 |
mm |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
| in |
1/2 |
3/4 |
1 |
11/4 |
11/2 |
2 |
21/2 |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
14 |
| L |
108 |
117 |
127 |
140 |
165 |
203 |
216 |
241 |
292 |
356 |
406 |
495 |
622 |
698 |
787 |
| H |
241 |
241 |
241 |
280 |
286 |
368 |
387 |
400 |
457 |
520 |
609 |
698 |
762 |
876 |
990 |
| W |
120 |
140 |
140 |
180 |
200 |
220 |
260 |
280 |
300 |
320 |
340 |
400 |
450 |
450 |
450 |
| 重量（kg） |
4 |
5 |
6 |
10 |
13 |
18 |
30 |
35 |
55 |
75 |
104 |
200 |
300 |
390 |
610 |
| 型号 |
WJ41-300LB |
| 压力等级 |
300LB |
| 口径 |
mm |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
| in |
1/2 |
3/4 |
1 |
11/4 |
11/2 |
2 |
21/2 |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
14 |
| L |
152 |
178 |
203 |
215 |
229 |
267 |
292 |
318 |
356 |
400 |
444 |
559 |
622 |
711 |
762 |
| H |
241 |
241 |
283 |
320 |
322 |
399 |
438 |
450 |
584 |
610 |
660 |
762 |
850 |
1085 |
1187 |
| W |
120 |
140 |
140 |
180 |
200 |
220 |
260 |
280 |
300 |
320 |
340 |
400 |
450 |
450 |
450 |
| 重量（kg） |
4 |
7 |
10 |
15 |
20 |
25 |
30 |
52 |
88 |
115 |
160 |
259 |
420 |
595 |
876 |
