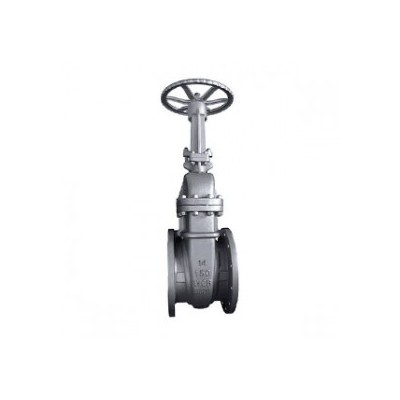

Z41H/Y-150LB美标闸阀有三种阀盖设计形式。第一种是螺栓式阀盖，按这种设计的阀门，其阀体与阀盖用螺栓螺 母连接，缠绕式垫片(304夹柔性石墨制造)。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖，按这种设计形式的阀门，其阀体与阀盖用 螺纹连接，全焊密封。客户有特殊要求时也可采用合焊透连接。第三种是压力自紧式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,内压自密封环密 封.法兰端阀适应于闸阀、截止阀、升降式止回阀和旋启式止回阀及球阀。
【Z41H/Y-150LB美标闸阀特点】
1.全通径或缩径
2.结构长度按ANSI/ASME B16.10
3.法兰按ANSI/ASME B16.5
4.自密封阀盖
5.明杆带支架
6.两端自动调整的填料压套;
7.本体倒密封
8.整体阀体法兰
9.对焊端按ANSI/ASME B16.25
10.环连接阀体阀盖垫片
11.用缠绕式垫片的螺栓型阀盖、螺纹密封、焊接型阀盖，或自密封阀盖
【Z41H/Y-150LB美标闸阀零件材料】
|
壳体材料
|
适用介质
|
适用温度
|
|
碳素钢(C型)
|
水、蒸汽、油品
|
≤425
|
|
铬镍钛钢(P型)
|
硝酸类
|
≤200
|
|
铬镍钼钛钢(R型)
|
醋酸类
|
≤200
|
|
铬钼钢(I型)
|
水、蒸汽、油品
|
≤550
|
【Z41H/Y-150LB美标闸阀性能参数】
|
公称压力(MPa)
|
试验压力(MPa)
|
|||
|
壳体
|
密封(液)
|
密封(气)
|
上密封
|
|
|
1.6
|
2.4
|
1.76
|
0.6
|
1.76
|
|
2.5
|
3.8
|
2.75
|
0.6
|
2.75
|
|
4.0
|
6.0
|
4.4
|
0.6
|
4.4
|
|
6.4
|
9.6
|
7.04
|
0.6
|
7.04
|
|
10.0
|
15.0
|
11.0
|
0.6
|
11.0
|
|
16.0
|
24.0
|
17.6
|
0.6
|
17.6
|
【Z41H/Y-150LB美标闸阀外形尺寸】
