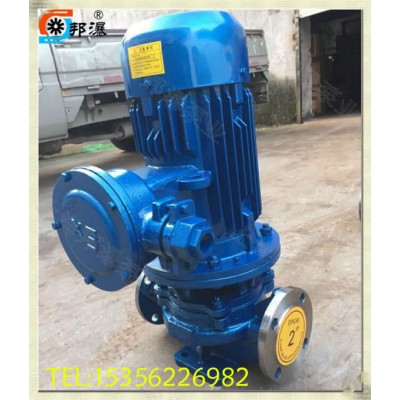

一、防爆油泵型号,YG型高温导热油泵,YG100-200产品概述
YG立式管道油泵系ISG型系列单级单吸管道离心泵扩展，是本单位科技人员联合国内水泵专家选用国内优秀水力模型，采用IS型离心泵之性能参数，在一般立式泵的基础上进行巧妙组合设计而成，同时根据使用温度、介质等不同在ISG型离心泵基础上派生出适用输送油性介质的产品。该系列产品具有高效节能、噪音低、性能可靠等优点。符合最新国家机械部JB/T5305 8-93的标准要求。产品按国际IS02858标准设计制造.该系列产品全部采用国家标准防爆电机,其防爆等级为DIIBT4、防护等级IP54，叶轮采用优质黄铜铸而成，9 3年通过国家机械工业部管道泵产品统检合格。
二、防爆油泵型号,YG型高温导热油泵,YG100-200型号意义：
三、防爆油泵型号,YG型高温导热油泵,YG100-200产品特点：
1、YG型立式管道式油泵系为立式结构，进出口口径相同，且位于同一中心线上，可象阀门一样安装于管路之中，外形紧凑美观，占地面积小，建筑投入低，如加上防护罩则可置于户外使用。
2、叶轮直接安在电机的加长轴上，轴向尺寸短，结构紧凑，泵与电机轴承配置合理，能有效地平衡泵运转产生的径向和轴向负荷，从而保证了泵的运行平稳，振动噪音很低。
3、轴封采用机械密封或机械密封组合，采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材质，耐磨密封，能有效地增长机械密封的使用寿命。
4、安装检修方便，无需拆动管路系统，只要卸下泵联体座螺母即可抽出全部转子部件。
5、可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。
6、可根据管路布置的要求采用泵的竖式和横式安装。
四、防爆油泵型号,YG型高温导热油泵,YG100-200结构图：
|
|
1 |
取压塞 |
YG管道油泵结构说明： 1．本结构适用于输送不含固体颗粒的介质，温度为-20℃-+120℃的油类 2.所输送油类介质温度T>120℃或含有微量颗粒时，可选 择高温结构或化工泵结构。 |
|
2 |
排气阀 |
||
|
3 |
叶轮 |
||
|
4 |
机械密封 |
||
|
5 |
轴承 |
||
|
6 |
电机 |
||
|
7 |
联体窿 |
||
|
8 |
挡水圈 |
||
|
9 |
叶轮螺母 |
||
|
10 |
泵体 |
||
|
11 |
放水阀 |
五、YG立式管道油泵工作条件：
1.吸入压力<1.0 M P a，或泵系统最高工作压力<1．6 MP a，即泵吸入口压力+泵扬程<1．6 MP a、泵静压试验压力为2.5 M P a，订货时请注明系统工作压力。泵系统工作压力大于1.6 MPa BU应在订货时另行提出。以便在制造时泵的过流部分和联接部分采用铸钢材料。
2.环境温度<40 ℃，相对湿度<9 5％。
3．所输送介质中固体颗粒体积含量不超过单位体积的0.1％，粒度>0.2 mm 。
注：如使用介质为带有细小颗粒，请在订货日寸说明，以便厂家采用耐磨式机械密封。
六、YG立式管道油泵产品用途：
1.YG型立式管道式油泵，供输送汽油、煤油、柴油等石油产品，被输送介质温度为-20℃-+120℃。
2.该泵主要使用在管路增压，远距离输送汽油、煤油、柴油、航空油等油类，也可输送其它无腐蚀性的液体。 适用于油库、油站、化工、矿山、石化、企事业单位等。
七、YG立式管道油泵性能参数：
<!--[if !supportMisalignedRows]-->
<!--[if !supportMisalignedRows]--><!--[endif]-->
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
油泵是专业设计用来输送油料的泵，油泵分别有管道油泵、自吸油泵、齿轮油泵和热油泵几种类型，它们性能各有不同，为不同工况的油料输送提供支持。它的设计原因与其它流体输送泵大致相同，但由于油料的易燃易爆特性，所以油泵在防爆方面需要下足功夫才能保证使用安全，因此油泵在材质上与其它流体输送泵有一定区别，另外电机也必须搭载防爆电机。当然在针对某些燃点高的油料，在材质上其实也没有必要特殊设计，但燃点高的油料通常粘度较大、浓度较高，所以输送此类油料时泵的结构需要进行调整。
