- 产品信息
- 名称：动柱定梁数控龙门五面加工中心
- 品牌：河北大恒数控机床
- 货号： DHXK-2060/DHXK-3060
- 备注： 机床规格 可按客户实际加工情况定制
- 产品特点
-

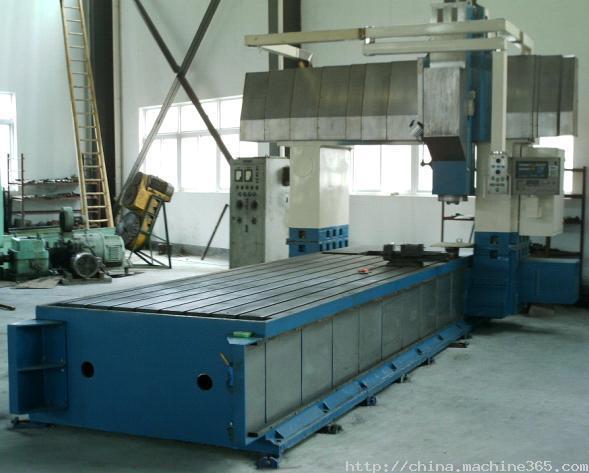

DHXK6020 定梁龙门移动镗铣床的结构特点是:固定式工作台， 横梁固定在
两个立柱上形成龙门框架，龙门框架沿工作台导轨纵向水平移动，溜板沿横
梁导轨横向水平移动，滑枕铣头沿溜板导轨垂直移动。机床具有铣削、镗削、
钻削、锪孔、等功能,根据用户需求可配置万能铣头、直角铣头等附件,实现
工件的一次装夹、五面加工、一机多用, 提高了加工质量和生产效率。
-

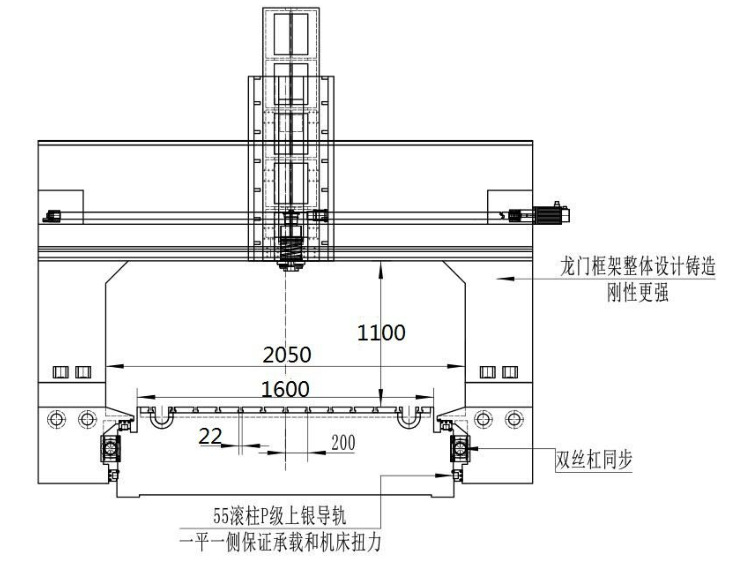

龙门架的横梁和立柱整体铸造刚性强，工作台固定直接
放地基上，并且导轨安装在床身工作台上，导轨基准面和工作台表面一次加
工出来，精度高好安装，大大提高了机床的承载能力，比工作台移动的龙门
铣床承载能力高几十倍； -
床身短一半，铸件少，节约成本使机床造价低；占
地面积短一倍，节约车间空间；由于是龙门移动驱动电机功率小节约用电成
本，龙门移动采用双电机同步驱动，采用发那科 0iMD 系统实现 3 轴联动；
基本技术参数
a) 工作台面积（长 x x 宽）： 60001600mm m
2 2
b) 立柱 跨距 ： 2000 mm
c) 铣头主轴端面至工作台距离： 150 － 1050 mm
d) 铣头功率： 22 KW
e) 铣头主轴锥孔： ISO N N o. 50
f) 铣头转速： 10 ～ 60 00 rpm
g) 龙门框架纵向移动（Y Y 轴）
传动方式：丝杆传动
55 滚柱直线导轨：单边 4 个滚动导轨块
行程：6200mm
河北大恒重型机械有限公司 公司地址：泊头市交河工业区 , Fax: 0317-8036636
进给速度：0-6m/min
快速移动速度：10/min
) h) 溜板横向移动（X X 轴）
传动方式：丝杠
55 滚柱导轨副：直线导轨
行程：2500mm
进给速度：0-6m/min
快速移动速度：10/min
) i) 铣头上下移动（Z Z 轴）
传动方式：丝杠副
导轨副：贴塑滑动导轨
行程：900mm
进给速度：0-6/min
快速移动速度：10/min
) j) 滑枕式主铣头：
转速：高速主轴 6000rpm，自动拉刀。
龙门架的横梁和立柱整体铸造刚性强，工作台固定直接放地基上，并且导轨安装在床身工作台上，导轨基准面和工作台表面一次加工出来，精度高好安装，大大提高了机床的承载能力，比工作台移动的龙门铣床承载能力高几十倍；床身短一半，铸件少，节约成本使机床造价低；占地面积短一倍，节约车间空间；由于是龙门移动驱动电机功率小节约用电成本；
机械部分设计 整机分为床身、龙门架、滑台、主轴箱、三轴进给驱动机构机械部分及相关数控伺服部分。现把设计过程中的重点阐述如下。 床身是本次设计工作的基础，床身的尺寸设计影响着对整机的设计，而且设计的合理性直接影响到整机的刚度。床身的上平面即工作台面设计有9 条T 形槽，为方便床身工作台面和# 形槽的精刨加工，槽完全贯通。床身的左、右两下脚各设计有一个狭长平面，用来安放滚动直线导轨副。李工也会把导轨面设计在床身的两下侧，主要是考虑力的传递方向与卸荷问题。因床身会受到龙门框架的重力、切削力和工件的重力，这样的设计可使龙门框架的重力直接传入到机床基础上，而床身只受到工件的重量。
- 产品设计合理，结构稳定，精度高、耐磨损、使用寿命长，材料均采用HT200-HT300高排号灰口铸铁和球墨铸铁QT400-600，机床铸件经过回火加工再二次回火消除内应力，使机床不容易变形。数控设备是机械设备发展的趋势，具有省时、省力、精度高、速度快等特点。现在市场上很多普通常规设备都改装成数控，是因为现在人力成本高，工人工资高，更重要的是现在要求加工的产品都是批量化。以前提到数控机床，人们都觉得高深莫测，我公司现在推出中高端数控机床和普通机床价格相当，做用户买得起的好机床。企业以科技为先导，以用户利益至上，靠信誉赢得市场，靠服务求得发展。产品广泛应用于东风汽车、华晨宝马、沈阳鼓风机集团、陕西鼓风机、大连华锐风电、太原重型集团、上海造船、青岛四方机车、青岛北船、大连造船、武重、山海关船厂、葫芦岛船厂等。
- “为用户着想，做用户买得起的好机床”。公司内部以人为本，以制度为保障，注重人才的培养和发展，注重日常和生产的环保。在未来竞争中，公司将以一流的技术，精良的设备，诚信的经营，人性化的服务，把公司建设成为低耗节能绿色铸造环保型的企业。
