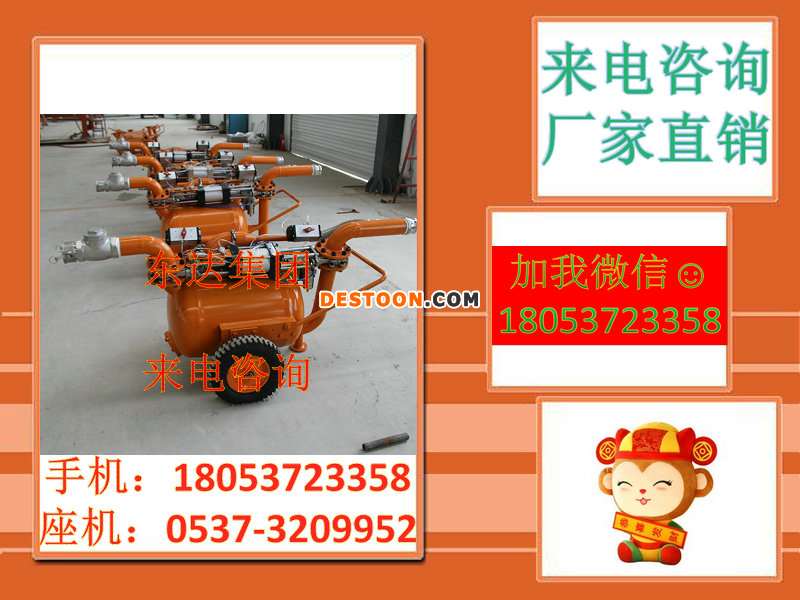

QYF型矿用气动清淤排污泵
气动清淤排污泵，矿用清淤泵，QYF矿用清淤泵，煤矿清淤泵，气动清淤泵，全气动清淤泵
QYF型矿用气动清淤排污泵以工矿企业常用的压缩空气为动力，根据文丘里效应原理，设计高效的真空发生器组件，实现压缩空气的循环二次利用，使产品在兼顾优异性能的基础上，降低了能源的消耗。开机即可实现全程无人或单人轻松操作，极大地解放了劳动力，降低生产成本。产品专门设计为高固体含量物料的抽送，对含煤岩、矿渣、木屑、金属物等固体颗粒的泥浆、煤浆等高浓度浆液有很好的处理效果，非常适应于煤矿泥浆、油基泥浆、混凝土废料、市政污水、铝矿泥、河道疏浚等领域。
矿用气动清淤排污泵概述
智能化高效节能矿用气动清淤排污泵是我公司自主创新、自主研发、拥有自主知识产权的系列排污设备，产品技术处于国际领先水平。
矿用气动清淤排污泵以压缩空气为动力，适用于含有甲烷煤尘爆炸危险的煤矿井下采掘工作面、巷道、井底污水窝及污水坑（井）、水仓等排水排污作业。
我们研制的矿用气动清淤排污泵实现了煤矿井下水仓煤泥、水混合物的高效快捷处理，彻底解除了人工清挖水仓的繁重劳动，同时减少了新建井下水仓数量，不仅提高了矿井水仓清挖的综合经济效益，而且实现了环境的治理和保护，省时省力，具有广泛的实用性。
矿用气动清淤排污泵结构组成
矿用气动清淤排污泵主要组成部分包括主体部分、控制系统及真空抽吸组件等。
主体部分：由泵体、进料管道、排料管道组成
控制系统：控制系统主要是利用气控换向阀、行程开关、梭阀、球阀真空抽吸组件：真空抽吸组件主要由先收缩后扩张的拉瓦尔喷管、负压腔和扩张管等组成
矿用气动清淤排污泵工作原理
、主体部分：由泵体、进料管道、排料管道组成，其担当的工作是吸料和排料。
2、控制系统：控制系统主要是利用气控换向阀、行程开关、梭阀、球阀以及时间逻辑换向阀等阀体的有机结合，实现对执行机构的控制与切换，达到机组工作时吸料与排料有序转换。
3、真空抽吸组件：真空抽吸组件主要由先收缩后扩张的拉瓦尔喷管、负压腔和扩张管等组成。它是根据文丘里效应的原理设计而成，包括供气口、排气口和真空口。当供气口的供气压力高于一定值后，喷管射出超声速射流，由于气体的粘性，高速射流卷吸走负压腔内的气体，使该腔形成较高的真空度。真空发生器的性能与喷管的最小直径、收缩和扩散管的形状、通径及其相对位置和气源压力大小等诸多因素有关。该真空抽吸组件通过泵体与吸料口相通，当控制系统循环切换控制气缸工作时，即可完成机组的吸料与排料过程。
矿用气动清淤排污泵技术参数
|
清淤排污泵型号 |
流量 m³/h |
扬程 m |
耗气量 m³/min |
工作气压 MPa |
安装外形尺寸 （长×宽×高）mm |
|
QYF25-20 |
25 |
20 |
9.5～10.5 |
0.5～0.7 |
1830×885×965 |
|
QYF20-20 |
20 |
20 |
8.5～9.5 |
0.5～0.7 |
1830×834×915 |
|
QYF17-20 |
17 |
20 |
6.5～7.5 |
0.5～0.7 |
1830×782×890 |
|
QYF14-20 |
14 |
20 |
5.0～5.5 |
0.5～0.7 |
1830×782×890 |
|
QYF10-20 |
10 |
20 |
4.5～5.0 |
0.5～0.7 |
1830×782×890 |
公司时刻围绕国家煤矿安全监察局对煤矿安全的指导思想，以煤矿安全为己任，打造安全煤矿用气动清淤排污泵，杜绝煤矿安全隐患。始终坚持以科学技术为第一生产力， 生产的煤矿用气动清淤排污泵，以质量为生命之本，坚持依靠科技力量不断发展状大。公司依靠南京设计院、济南设计院、中国矿大、山东科大、北京煤校等科研院所力量优势，以风动潜水泵，高起点、高质量、高科技含量为目标，致力于煤矿安全、节能、高效、环保机电产品的开发研制、生产煤矿用气动清淤排污泵、销售和技术服务。济宁东达机电有限责任公司现已拥有十大系列、四十多个品种的产品。主要产品煤矿用气动清淤排污泵
